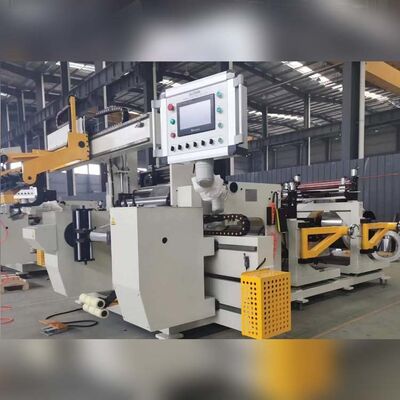

Avvolgitore automatico di bobine del reattore BRJ800-2-2 Copper & Aluminum Foil Winding Machine
1. Visualizzazione del prodotto
BRJ800-2-2 macchina automatica di avvolgimento di fogli di rameè un'attrezzatura di avvolgimento di bobine di alta precisione di grado industriale appositamente progettata per avvolgere bobine di reattore, bobine di trasformatore e vari prodotti di bobine di induttanza a bassa e media tensione.Ottimizzato per la produzione di massa industriale, questa macchina di avvolgimento a doppio cilindro supporta l'avvolgimento simultaneo a doppio strato di foglio e carta isolante, compatibile con la lavorazione sia di foglio di rame che di foglio di alluminio.Equipaggiato con sistema di saldatura TIG professionale e sistema di controllo intelligente PLC, offre un funzionamento stabile, un'elevata uniformità di avvolgimento e un'eccellente efficienza di produzione, ampiamente applicata nelle apparecchiature elettriche, nelle nuove energie, nell'ingegneria elettrica e nelle industrie correlate.A differenza dei normali dispositivi di avvolgimento a singola funzione, il avvolgitore a bobina del reattore BRJ800-2-2 è dotato di doppi decollatori di foglio e di doppi decollatori di isolamento,realizzazione di stampaggio una tantum di foglio conduttivo a doppio strato e struttura isolante. Con soft start, funzionamento regolare e potenza di coppia elevata, la macchina di avvolgimento del foglio evita efficacemente la deformazione del foglio, la dislocazione del avvolgimento e i difetti dello strato sciolto,garantire una qualità costante delle bobine per la produzione a lotti.
-
Ampia compatibilità e personalizzazione: supporta larghezza di foglio da 200 mm a 800 mm, compatibile con forme di bobina rotonde, rettangolari e ovali.soddisfare le diverse esigenze di produzione di bobine.
-
Controllo di precisione intelligente: dotato di un sistema di controllo PLC completamente automatico e di un sistema di allineamento fotovoltaico dei bordi, che consente un posizionamento preciso e un avvolgimento privo di errori.garantire un controllo preciso del giro dell'avvolgimento.
-
Funzionamento stabile e duraturoLa macchina funziona senza intoppi, con un'avviamento morbido e una regolazione della velocità stabile (0~24 giri al minuto), senza agitazione o arresto improvviso.proteggere i materiali di foglio da danni.
-
Sistema integrato di saldatura TIG: il dispositivo di saldatura TIG professionale integrato garantisce una saldatura ferma, liscia e bella del terminale della bobina, senza saldatura virtuale o sovraccarico di saldatura,garantendo un'eccellente conduttività elettrica delle bobine finite.
-
Struttura dell'industria pesante: Supporta un peso massimo della bobina fino a 1000 kg, con una struttura meccanica aggiornata per un'elevata resistenza al carico, adatta per una produzione industriale continua a lungo termine.
3. Specifiche tecniche complete
Qui di seguito sono riportati i parametri tecnici standard della macchina di avvolgimento automatico di fogli BRJ800-2-2.
|
Articolo
|
Parametri tecnici
|
|
Modello di prodotto
|
BRJ800-2-2
|
|
Materiale di foglio applicabile
|
Fogli di rame, di alluminio
|
|
Intervallo di larghezza del foglio
|
200 mm ~ 800 mm
|
|
Spessore del foglio di rame
|
0.2 mm ~ 2,0 mm
|
|
Spessore del foglio di alluminio
|
0.3 mm ~ 3.0 mm
|
|
Diametro esterno della bobina finita (max)
|
Ø800 mm
|
|
Forma della bobina
|
Rotondo, rettangolare, ovale
|
|
Diametro interno del materiale di foglio
|
Ø500 mm
|
|
Diametro esterno del materiale di foglio (max)
|
Ø1000 mm
|
|
Quantità di decollatore di foglio
|
2 serie (Ø480~520 mm)
|
|
Quantità di decollatore isolante
|
2 serie
|
|
Peso massimo della bobina
|
1000 kg
|
|
Potenza del motore
|
11 kW
|
|
Intervallo di velocità di avvolgimento
|
0 ~ 24 giri al minuto
|
|
Sistema di saldatura
|
Saldatura TIG
|
|
Sistema di posizionamento
|
Allineamento dei bordi fotoelettrici
|
|
Sistema di controllo
|
Controllo intelligente PLC
|
|
Distanza di conteggio
|
0 ~ 9999,9 giri
|
4. Scenari di applicazione
La macchina di avvolgimento automatico delle bobine del reattore BRJ800-2-2 è costruita professionalmente per la produzione di bobine di foglio di medie e grandi dimensioni, ampiamente utilizzata nella produzione dibobine del reattoree altri componenti elettrici. È l'attrezzatura di lavorazione preferita per fabbriche di produzione elettrica, imprese di apparecchiature elettriche e nuove linee di produzione dell'industria energetica,adatta sia per la produzione su misura di piccoli lotti sia per la produzione standard su larga scala.
5. Vantaggi del prodotto
Rispetto alle attrezzature di avvolgimento manuale e mono-stazione tradizionali, questa macchina industriale di avvolgimento della lamina ha evidenti vantaggi competitivi: integra alimentazione, avvolgimento,posizionamento e saldatura in una macchinaIl controllo intelligente del PLC consente un funzionamento automatico completo del processo, con un basso tasso di guasti e un'elevata costanza di produzione.La struttura di avvolgimento stabile ad alta coppia garantisce un avvolgimento compatto e ordinato della bobina, senza lacune o deformazioni, migliorando efficacemente le prestazioni elettriche e la durata di vita delle bobine finite.
Meta Descrizione
BRJ800-2-2 avvolgitore automatico di bobine del reattore, macchina di avvolgimento di rame e fogli di alluminio a doppio cricco con saldatura TIG, controllo PLC, velocità 0-24rpm, carico massimo di 1000 kg.Apparecchiature industriali di avvolgimento di bobine di foglio su misura per bobine di reattori e trasformatori.
