Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | bobinatrice della stagnola | applicazione: | bobine d'avvolgimento della stagnola |
|---|---|---|---|
| Spessore della striscia del Cu: | 0.2 - 2.0mm | Spessore della striscia di Al: | 0.3 - 3.0mm |
| Saldatura: | saldatura fredda della stampa | Muffa di saldatura: | 6 pc |
| Colore: | Come richiesto | Garanzia: | 12 mesi |
| Evidenziare: | Bobinatrice automatica del cavo della stampa fredda,piccola bobinatrice del trasformatore di 3.0mm,Rame automatico del conduttore della bobinatrice del cavo di STT |
||
Bobinatrice di saldatura della stagnola del rame del conduttore della stampa fredda automatica
Descrizione della bobinatrice di rame BRJ200 della stagnola
La bobinatrice di rame di saldatura BRJ200 della stagnola della stampa fredda automatica è un reattore o un trasformatore dedicato che fa l'attrezzatura. Il genere di bobinatrice di rame della stagnola può essere usato per l'avvolgimento sia della stagnola di rame che foglio di alluminio per fare le bobine della stagnola del reattore o del trasformatore ed altri simili prodotti. Con l'unità di saldatura della stampa fredda, la bobinatrice di rame della stagnola può saldare insieme la stagnola e la sbarra collettrice. La bobinatrice di rame della stagnola è fornita dell'per dividere il motore per avvolgere la stagnola, che garantisce la precisione della bobina.
Componenti principali della bobinatrice di rame della stagnola
1. Struttura principale
2. Sventi il decoiler del conduttore
3. Rullo
4. Unità d'avvolgimento
5. Decoiler dell'isolamento
6. Sensore fotoelettrico
7. Unità di saldatura della stampa fredda
8. Unità pneumatica
Parametri tecnici della bobinatrice di rame della stagnola
Le specifiche standard tipiche della bobinatrice di rame BRJ200 della stagnola sono indicate sotto, tuttavia, la bobinatrice di rame della stagnola può anche essere fabbricata come richiesto.
| Larghezza massima della stagnola: | 200mm |
| Max. Axial Length (filo di piombo compreso): | 350mm |
| Bobina finita OD. (escl. Sbarra collettrice): | Ø 600mm |
| Bobina finita OD. (sbarra collettrice compresa): | Ø 700mm |
| Forma finita della bobina: | Cerchio, ovale e rettangolo ecc. |
| Conduttore Material: | Striscia di rame o di alluminio |
| Spessore della stagnola del Cu: | 0,2 ~ 2.0mm |
| Al Foil Thickness: | 0,3 ~ 3.0mm |
| Sventi l'identificazione materiale: | Ø 500mm |
| Sventi il OD materiale.: | Ø 1000mm, massimo |
| Numero di Decoiler della stagnola: | pc 1 |
| Lunghezza di Decoiler della stagnola: | 250mm |
| Gamma espandentesi di Decoiler della stagnola: | Ø 420-520mm |
| Peso massimo della bobina: | 750kg |
| Rettifica del modo: | Lettura fotoelettrica |
| Numero di carta di Decoiler dell'isolamento: | 1set |
| Bobina di carta OD dell'isolamento.: | Ø 400mm, massimo |
| Identificazione di carta della bobina dell'isolamento: | Ø 76mm |
| Larghezza di Decoiler dell'isolamento | 250mm |
| Asse di carta di Decoiler dell'isolamento: | Estensibile (pneumatico apra/azione vicina) |
| Velocità di avvolgimento: | 0 ~ 60RPM |
| Energia eolica del servomotore: | 5.5kw |
| Dispositivo di saldatura: | Saldatura a freddo |
| Tipo di programmazione: | SpA |
| Interfaccia di operazione: | Touch screen |

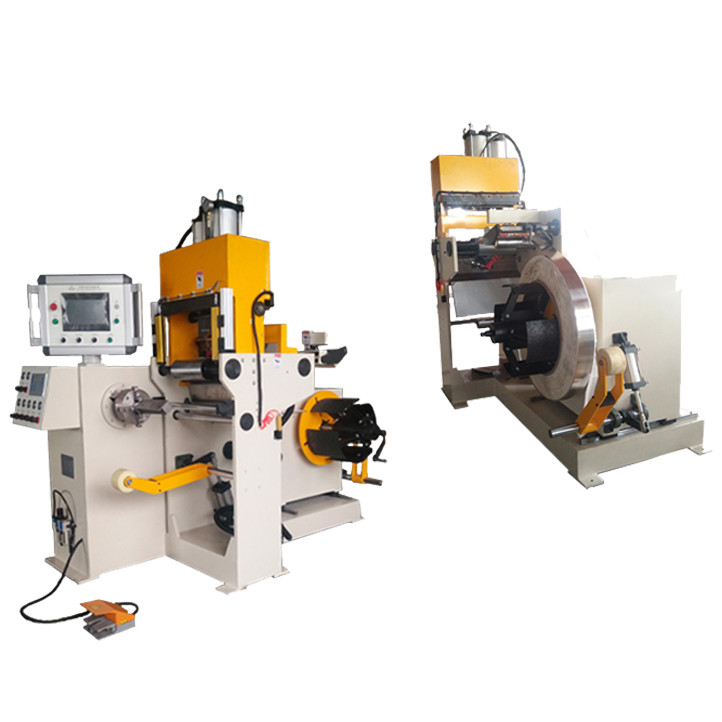

Fico 1: Bobinatrice di rame BRJ200 della stagnola a piena vista
Fico 2: Vista di rame della parte posteriore della bobinatrice BRJ200 della stagnola
