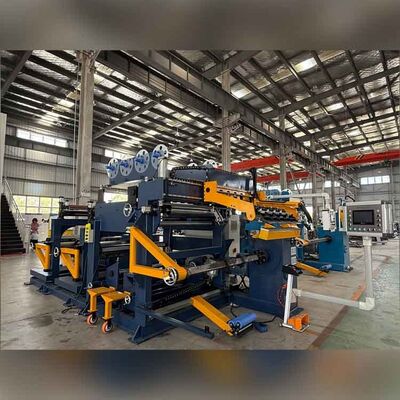

BRJ1000-2 Avvolgitrice automatica per fogli di trasformatori per saldatura TIG per la produzione di trasformatori di tipo a secco LV

Descrizione del prodotto

ILBRJ1000-2 Avvolgitrice per fogli di trasformatoreè una soluzione avanzata di avvolgimento automatico del foglio progettata per la produzione ditrasformatori a bassa tensione (LV), trasformatori di tipo secco in resina colata e altri prodotti con bobine elettriche. Con una larghezza massima della lamina di1000 mm, questa avvolgitrice per fogli ad alta precisione è in grado di elaborarefoglio di rame e foglio di alluminioper produrre bobine di trasformatori con eccellente precisione di avvolgimento, resistenza meccanica e prestazioni elettriche.Progettata per le moderne esigenze di produzione di trasformatori, l'avvolgitrice per fogli BRJ1000-2 adotta astruttura di avvolgimento a doppio strato con due svolgitori di lamina e due svolgitori di carta isolante, consentendo agli operatori di avvolgere contemporaneamente due strati di lamina conduttrice e materiali isolanti. Questa configurazione migliora significativamente l'efficienza produttiva garantendo al tempo stesso una qualità stabile della bobina e prestazioni costanti del prodotto.L'avvolgitrice per fogli è dotata di un avanzatoSistema di controllo PLC, controllo automatico della tensione e sistema di allineamento dei bordi fotoelettrici. Queste tecnologie di controllo intelligenti aiutano a mantenere una tensione uniforme del foglio, prevengono la deviazione del foglio, riducono gli sprechi di materiale e garantiscono un funzionamento di avvolgimento regolare e preciso durante tutto il processo di produzione.L'integratosistema di saldatura TIG automaticofornisce connessioni forti e affidabili tra conduttori in lamina e sbarre collettrici. Rispetto ai tradizionali metodi di saldatura manuale, la saldatura TIG offre una migliore uniformità della saldatura, una migliore conduttività elettrica e una maggiore affidabilità della produzione, rendendo il BRJ1000-2 la scelta ideale per la produzione di bobine di trasformatori di alta qualità.

Vantaggi principali dell'avvolgitrice per fogli di trasformazione BRJ1000-2

⚡ 1. Avvolgimento in lamina a doppio strato ad alta efficienza

Il BRJ1000-2 è dotato di:

• 2 svolgitori di fogli
• 2 svolgitori di carta isolante

Questa configurazione di avvolgimento a doppio strato consente alla macchina di elaborare più strati di lamine e materiali isolanti in modo efficiente, riducendo le fasi di produzione e migliorando l'efficienza produttiva complessiva.

⚡ 2. Sistema di allineamento della lamina ad alta precisione

La macchina adotta un sistema di correzione fotoelettrica per rilevare e regolare automaticamente la posizione del foglio durante l'avvolgimento.

I vantaggi includono:

• Allineamento accurato della lamina
• Bordi della bobina lisci e puliti
• Ridotto spreco di materiale
• Migliore qualità della bobina finita

Ciò garantisce che ogni bobina del trasformatore soddisfi rigorosi standard di produzione.

⚡ 3. Saldatura TIG automatica per connessioni affidabili

L'unità di saldatura TIG integrata è progettata per la saldatura automatica tra conduttori in lamina e sbarre collettrici.

Vantaggi:

• Qualità di saldatura stabile
• Forte connessione elettrica
• Operazione manuale ridotta
• Migliore consistenza della produzione

È particolarmente adatto ai produttori che producono trasformatori a secco e trasformatori BT ad alte prestazioni.

⚡ 4. Sistema di controllo PLC intelligente

L'avvolgitrice per foil BRJ1000-2 utilizza un sistema di controllo basato su PLC con un'interfaccia HMI intuitiva, che consente agli operatori di gestire facilmente:

• Parametri di avvolgimento
• Impostazioni di tensione
• Regolazione dell'allineamento
• Operazione di saldatura
• Stato di funzionamento della macchina

Il sistema di controllo intuitivo aiuta a ridurre i tempi di formazione degli operatori e migliora l'efficienza della produzione.

⚡ 5. Controllo stabile della tensione per bobine di alta qualità

Il sistema di controllo automatico della tensione garantisce una tensione stabile del foglio durante l'intero processo di avvolgimento.

Aiuta a prevenire:

• Avvolgimento irregolare
• Rughe di lamina
• Deformazione della bobina
• Danni materiali

Di conseguenza, le bobine del trasformatore finite raggiungono una migliore stabilità meccanica e prestazioni elettriche.

Applicazioni

L'avvolgitrice automatica di fogli BRJ1000-2 è ampiamente utilizzata per la produzione:

• Trasformatori a bassa tensione
• Trasformatori a secco in resina
• Trasformatori di distribuzione

È adatto ai produttori di trasformatori che richiedono elevata precisione, automazione e prestazioni di produzione affidabili.

Perché scegliere l'avvolgitrice per fogli di trasformazione BRJ1000-2?

✔ Larghezza massima della lamina fino a1000 mm
✔ Adatto per avvolgimenti di fogli di rame e fogli di alluminio
✔ Avvolgimento a doppio strato con 2 svolgitori di lamina e 2 svolgitori di isolamento
✔ Sistema di saldatura TIG automatico per giunzioni di lamine di alta qualità
✔ Controllo intelligente PLC + HMI per un facile utilizzo
✔ Il controllo automatico della tensione migliora la consistenza dell'avvolgimento
✔ Il sistema di allineamento fotoelettrico garantisce un posizionamento preciso della lamina
✔ Progettato per la produzione di trasformatori BT e trasformatori a secco
