Ddescrizionedella macchina per l'avvolgimento del foglio del trasformatore BRJ1000-2

L'avvolgitrice per fogli di trasformatore BRJ1000-2 è un'attrezzatura speciale per l'avvolgimento di strisce di pellicola di rame o di pellicole di alluminio, che possono essere utilizzate per realizzare bobine di trasformatori a secco e altri prodotti simili.Questo tipo di avvolgitrice per fogli di trasformatore può essere utilizzata per avvolgere la striscia di pellicola con una larghezza massima di 1000 mm, lo spessore della striscia di pellicola di rame è compreso tra 0,2 e 2,0 mm e lo spessore della striscia di pellicola di alluminio è compreso tra 0,3 e 3,0 mm.La potenza di avvolgimento principale del tipo di avvolgitrice a foglio di trasformatore è di 15 kW, che può fornire una coppia sufficiente per avvolgere insieme foglio e carta isolante.Con l'unità di saldatura TIG, l'avvolgitore del foglio del trasformatore può saldare insieme il foglio e la barra collettrice.

Dettagli rapidi dell'avvolgitrice per fogli di trasformatore BRJ1000-2

1) Due svolgitori di lamina

2) Due svolgitori di isolamento

3) Alimentatore di strisce di fine riempimento

4) Sistema di pulizia

5) Sistema di sbavatura della lamina

6) Sistema di taglio del foglio

7) Sistema di allineamento dei bordi

8) Unità di saldatura TIG

Parametri tecnicidella macchina per l'avvolgimento del foglio del trasformatore BRJ1000-2

Di seguito sono riportate le specifiche standard tipiche dell'avvolgitrice per fogli di trasformatore BRJ1000-2, tuttavia queste possono essere facilmente modificate come richiesto.

• Larghezza massima del foglio 1000 mm
• Foglio tipo foglio di rame o foglio di alluminio
• Rotolo di alluminio diametro interno 500mm (opzionale)
• Diametro esterno del rotolo di alluminio 1000 mm (opzionale)
• Foil dereeler numero 2 pz
• Lunghezza avvolgitore foil 1050mm
• Gamma di espansione dell'avvolgitore di fogli 420 - 520 mm
• Albero di avvolgimento dimensioni 80x80x1250mm
• Taglierina rotante per modalità di taglio
• Bobina isolante numero 2 pz
• Diametro massimo esterno della carta isolante 400 mm
• Carta isolante diametro interno 76mm
• Isolamento avvolgitore lunghezza 1050mm
• Rilevamento fotoelettrico dell'allineamento del bordo
• Sistema di controllo PLC
• Schermo tattile HMI
• Motore di avvolgimento 15kw
• Velocità massima di avvolgimento 18 giri/min

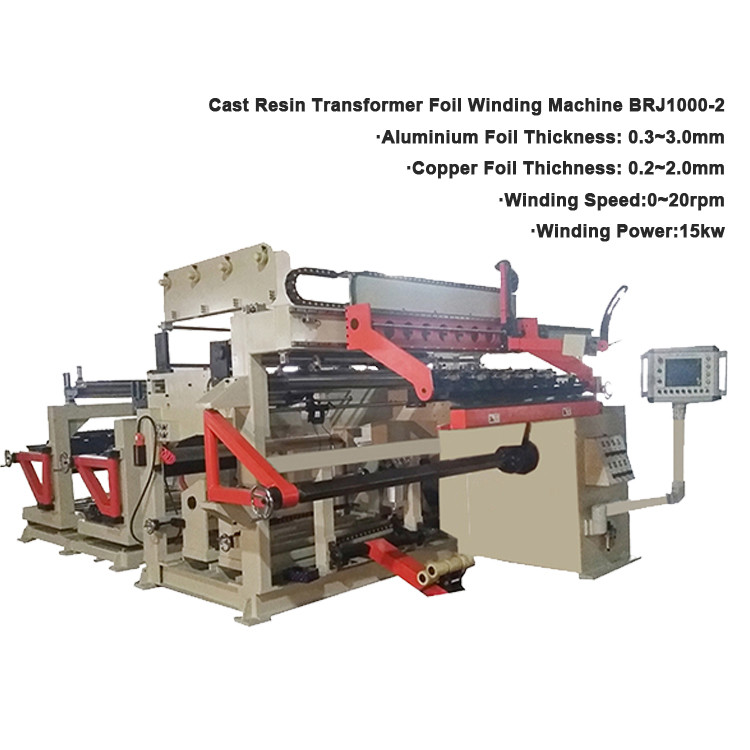

Fig 1: Vista frontale della macchina per l'avvolgimento del foglio del trasformatore BRJ1000-2

Fig 2: Vista posteriore della macchina per l'avvolgimento del foglio del trasformatore BRJ1000-2
