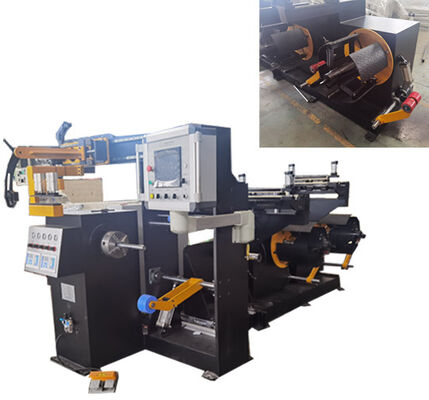

Macchina di avvolgimento automatico di fogli per bobine di trasformatori con fogli di larghezza di 300 mm e due decollatori di fogli
Visualizzazione del prodotto della macchina di avvolgimento del foglio BRJ300-2
La nostra macchina di avvolgimento completamente automatica per trasformatori è progettata per avvolgere con alta precisione bobine di trasformatori con larghezza fino a 300 mm.La macchina di avvolgimento del foglio è dotata di doppi decollatori di foglio e di doppi decollatori di carta isolante, consentendo l'avvolgimento sincrono di due strati di foglio e di due strati di carta isolante contemporaneamente.
Utilizzando la tecnologia di saldatura TIG avanzata, la macchina di avvolgimento della lamina assicura giunzioni di lamina forti, pulite e altamente conduttive,che lo rende ideale per la produzione di bobine di trasformatori a bassa e media tensioneCon il suo sistema di controllo intelligente, alto livello di automazione e prestazioni stabili, questa macchina di avvolgimento di fogli migliora significativamente la produttività,riduce i costi di manodopera e garantisce una qualità costante dell'avvolgimento.
La macchina di avvolgimento del foglio è ampiamente utilizzata dai produttori di trasformatori che cercano precisione, efficienza e ripetibilità nella produzione di bobine di foglio.
Caratteristiche principali della macchina di avvolgimento del foglio BRJ300-2
* Larghezza massima del foglio fino a 300 mm
* Avvolgimento simultaneo di due strati di foglio e di due strati di carta isolante
* Sistema di saldatura TIG per una resistenza e una conduttività delle giunzioni superiori
* Intelligente PLC + controllo touch screen
* Alta precisione di controllo della tensione per un'avvolgimento liscio
* Sistema di allineamento automatico dei bordi
* Alta efficienza produttiva e minore dipendenza dal lavoro
* Adatto per avvolgimento di fogli di rame e alluminio
Specificativi tecnici della macchina per avvolgimento del foglio BRJ300-2
| Articolo 1 |
Classificazione: |
| Larghezza massima del foglio |
300 mm |
| Materiale di foglio |
Rame / alluminio |
| Spessore del foglio |
0.2 - 3,0 mm |
| Isolamento in larghezza di carta |
320 mm |
| Velocità di avvolgimento |
0-35 giri al minuto (regolazione della velocità a frequenza variabile) |
| Metodo di saldatura |
Saldatura TIG |
| Numero del decollatore di foglio |
2 serie |
| Tenitore di carta isolante |
2 serie |
| Fornitore di energia |
3 fasi 380V 50Hz (personalizzabile) |
Applicazioni della macchina per avvolgere il foglio BRJ300-2
Questa macchina di avvolgimento automatico è progettata per i produttori che producono:
* Trasformatori di distribuzione
* Trasformatori di potenza
* Trasformatori a secco
* Trasformatori a resina fusa
* Trasformatori di energia rinnovabile
* bobine di trasformatori industriali ed elettrici
È particolarmente adatto per le fabbriche che desiderano passare dall'avvolgimento manuale o semiautomatico a una soluzione completamente automatizzata.
Principio di funzionamento della bobina BRJ300-2
La macchina di avvolgimento della lamina alimenta due rotoli di foglio metallico da decollatori indipendenti fornendo contemporaneamente due rotoli di carta isolante.
Durante il funzionamento:
1La lamina e l'isolamento sono controllati indipendentemente dalla tensione.
2Il sistema di allineamento automatico mantiene i materiali perfettamente centrati.
3Gli strati sono avvolti in modo sincrono sul mandrello secondo parametri prestabiliti.
4Quando è necessaria la fusione di una lamina, l'unità di saldatura TIG esegue una saldatura precisa.
5Il sistema PLC controlla la velocità e le azioni.
Guida alla selezione: come scegliere il modello giusto
Quando si sceglie una macchina per avvolgere il foglio, i clienti dovrebbero considerare quanto segue:
1. Larghezza massima del foglio
Scegli un modello che copra il tuo fabbisogno di bobine di trasformatore più grande.
Questo modello supporta fino a 300 mm di larghezza di foglio, ideale per la maggior parte delle bobine del trasformatore a bassa tensione.
2. Numero di strati di foglio
Se si richiede una maggiore produttività e un'avvolgimento a più strati, la configurazione a doppia lamina offre un grande vantaggio.
3. Tecnologia della saldatura
La saldatura TIG è raccomandata ai clienti che richiedono:
* Maggiore conduttività elettrica
* Giunti di saldatura più forti
* Superficie di saldatura più pulita
4Volume di produzione
Per le linee di produzione di trasformatori di medie e grandi dimensioni, un modello completamente automatico riduce drasticamente i costi di manodopera e migliora la consistenza.
I nostri ingegneri possono fornire una configurazione personalizzata in base alle vostre esigenze.
Perché scegliere la nostra macchina
* Più di 15 anni di esperienza nella fabbricazione di attrezzature per avvolgimento
* Macchine esportate in oltre 30 paesi
* Supporto tecnico su misura
*Fornitura rapida di ricambi
* Supporto tecnico a lungo termine
Aiutiamo i produttori di trasformatori ad aumentare la capacità produttiva garantendo al contempo precisione, ripetibilità e affidabilità.
Domande frequenti
D1: La macchina può avvolgere sia la lamiera di rame che quella di alluminio?
La macchina e' progettata per materiali di rame e alluminio.
D2: È necessaria una formazione dell'operatore?
Sì, ma è molto facile usare la macchina.
Q3: La macchina può essere personalizzata?
Si', tensione, dimensioni della bobina, tipo di mandrello e altre funzioni possono essere personalizzate.
Q4: Quale metodo di saldatura viene utilizzato?
La macchina utilizza la saldatura TIG, fornendo giunti di saldatura forti e puliti.
Q5: Quali informazioni sono necessarie per il preventivo?
Indicare:
* Larghezza e spessore massimi del foglio
* Diametro interno e esterno della bobina
* Altezza della bobina
I nostri ingegneri consiglieranno la soluzione più adatta.
Ottenere un preventivo oggi
Cerchi di migliorare l'efficienza della produzione delle bobine del trasformatore?
Contattaci ora per ricevere una consulenza tecnica e un preventivo personalizzato.
