TIG Welding Foil Sheet Winder Automatic Transformer Foil Winding Machine

1 INSIEME
MOQ
Negoziabile
prezzo
TIG Welding Foil Sheet Winder Automatic Transformer Foil Winding Machine
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
nome: bobinatrice della stagnola del trasformatore
Utilizzo: pellicola di avvolgimento
Potenza principale: 22 kW
Velocità di avvolgimento: 0 ~ 18 giri/min.
Spessore del foglio di cu: 0.2 ~ 2.0 mm
AL Spessore del foglio: 0,3 ~ 3.0mm
Decoiler di lamina: 2 set
Garanzia: 12 mesi
Evidenziare:

TIG welding foil winder machine

,

automatic transformer foil winder

,

foil winding machine with warranty
Informazioni di base
Luogo di origine: Cina
Marca: STT
Certificazione: CE
Numero di modello: BRJ1400-2
Termini di pagamento e spedizione
Imballaggi particolari: Imballaggio idoneo alla navigazione
Tempi di consegna: 45 giorni
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 100 set all'anno
Descrizione di prodotto
TIG Welding Foil Sheet Winder Automatic Transformer Foil Winding Machine
The BRJ1400-2 Transformer Foil Winding Machine is a specialized industrial device designed for manufacturing transformers and similar products by precisely winding conductive foil materials, typically aluminum or copper foil, instead of traditional round wire. This advanced machine incorporates a TIG welding unit for welding foil and bus bar connections and features a PLC-based control system for precision operation.
Key Features
The transformer foil winding machine offers slow starting capability, smooth running operation, and high torque performance, ensuring reliable and efficient winding processes.
Main Components
  • Main frame
  • Winding unit
  • Foil decoiler
  • Insulation decoiler
  • End-filling strip feeder
  • Cleaning system
  • Cutting system
  • Foil deburring system
  • Edge alignment system
  • Automatic welding unit
  • Electronic control system
  • Pneumatic system
Technical Specifications
Standard specifications for the BRJ1400-2 Transformer Foil Winding Machine are listed below. Custom configurations are available upon request.
Parameter Specification
Maximum Foil Width 1,400mm
Max. Finished Coil OD. 1,000mm
Finished Coil Shape Oval, round and rectangular
Conductor Foil Material Copper or Aluminum
Maximum Conductor Material OD. Φ1,000mm
Conductor Material ID. Φ500mm
Foil Decoiler Number 2 pcs
Foil Decoiler Expanding Range Φ480 ~ 520mm
Max. Coil Weight 2,500KG
Welding Mode TIG
Cutting Mode Electric disc shear
Insulation Decoiler Number 2 pcs
Max. Insulation Material OD. Φ400mm
Insulation Material ID. Φ76mm
End-filling Strip Feeder 8 pcs
Edge Alignment System Photoelectric sensing
Control System PLC
Counting Range 0 - 9999.9
TIG Welding Foil Sheet Winder Automatic Transformer Foil Winding Machine 0

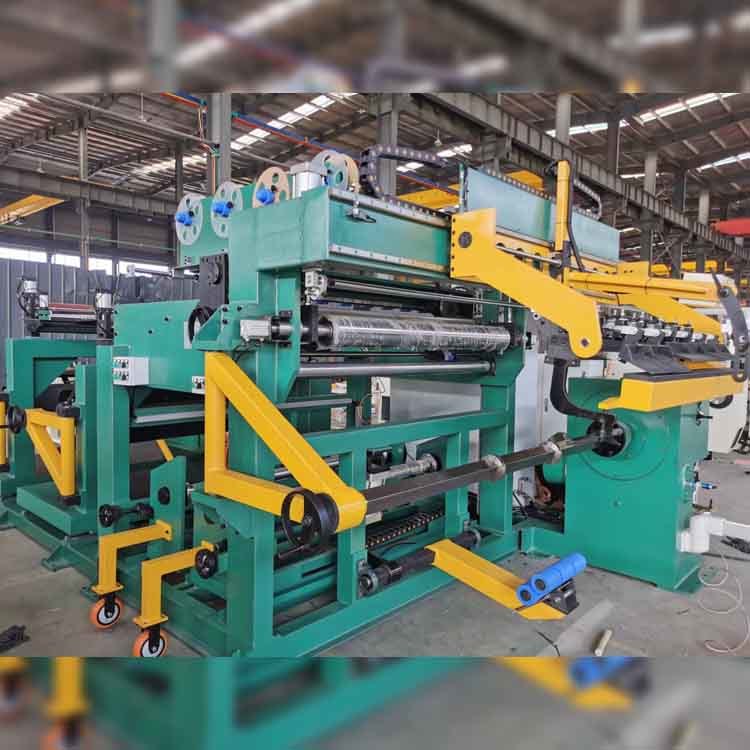

Fig 1: Transformer foil winding machine BRJ1400-2's front view
TIG Welding Foil Sheet Winder Automatic Transformer Foil Winding Machine 1
Fig 2: Transformer foil winding machine BRJ1400-2's back view
TIG Welding Foil Sheet Winder Automatic Transformer Foil Winding Machine 2 TIG Welding Foil Sheet Winder Automatic Transformer Foil Winding Machine 3 TIG Welding Foil Sheet Winder Automatic Transformer Foil Winding Machine 4
