Macchine per avvolgere le pellicole di alluminio automatiche

1
MOQ
Negoziabile
prezzo
Macchine per avvolgere le pellicole di alluminio automatiche
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome: bobinatrice della stagnola del trasformatore
Larghezza della stagnola: 200 ~ 700 mm
Decoiler della stagnola: 1 PC
Velocità rotante: 0 ~ 26 giri/min.
Colore di Machin: Opzionale
Garanzia: 12 mesi
Decoiler dell'isolamento: 2 pezzi
cutter: 1 PC
Informazioni di base
Luogo di origine: Cina
Marca: STT
Certificazione: CE
Numero di modello: BRJ700
Termini di pagamento e spedizione
Imballaggi particolari: Imballaggio da mare
Tempi di consegna: 45 giorni
Termini di pagamento: T/t, l/c
Capacità di alimentazione: 100 serie all'anno
Descrizione di prodotto

Avvolgitore per lamina di trasformatore a bassa tensione e avvolgitore per fogli di lamina



Descrizione di trasformatore avvolgitrice per lamina BRJ700



Trasformatore avvolgitrice per lamina BRJ700 è un'apparecchiatura di avvolgimento speciale. Questo tipo di avvolgitrice per lamina viene utilizzato principalmente per avvolgere sia clamina di rame che lamina di alluminio, che può essere realizzata con un'avvolgitrice per lamina di trasformatore. L'avvolgitrice per lamina di trasformatore è dotata di un svolgitore di lamina e due svolgitori di isolamento, che consentono all'avvolgitrice per lamina di trasformatore di gestire un strato di conduttore di lamina e uno o due strati di carta isolante. L'avvolgitrice per lamina di trasformatore è inoltre dotata di un'unità di saldatura TIG, che può saldare la lamina con la barra di collegamento. Con un sistema di controllo basato su PLC e HMI, è molto facile utilizzare l'avvolgitrice per lamina.




Rapido dettaglio di trasformatore avvolgitrice per lamina BRJ700


  • Avvolgimento della lamina con larghezza massima 700 mm
  • Avvolgimento sia di lamina di rame che di lamina di alluminio
  • Conduttore di lamina con ID 500 mm e OD 1000 mm massimo
  • Unità di saldatura TIG
  • Rullo di pressatura
  • Colore personalizzato



Tecnico parametri di trasformatore avvolgitrice per lamina BRJ700



Specifiche standard tipiche di trasformatore avvolgitrice per lamina BRJ700 sono mostrate di seguito e l' trasformatore l'avvolgitrice per lamina può anche essere prodotta su richiesta.

Larghezza della lamina:

200 ~ 700mm

Bobina finita massima OD:

Ø800mm

Forma della bobina finita:

ovale, circolare e rettangolare

Materiale della lamina conduttrice OD.:

Ø1.000 mm, massimo

Materiale della lamina conduttrice ID.:

Ø500 mm

Svolgitore di lamina Numero:

1 pz

Svolgitore di lamina Lunghezza:

750mm

Avvolgimento Albero Dimensione:

661050 mm

Modalità di saldatura:

TIG, 350A

Numero di svolgitori di isolamento:

2 set

Albero dello svolgitore di isolamento:

Espandibile (azione pneumatica di apertura/chiusura)

Alimentatore di strisce di riempimento finale:

6 pezzi

Sistema di allineamento dei bordi:

Rilevamento fotoelettrico

Sistema di controllo:

PLC

Interfaccia utente:

Schermo tattile da 10 pollici (254 mm)

Intervallo di conteggio:

0 - 9999.9

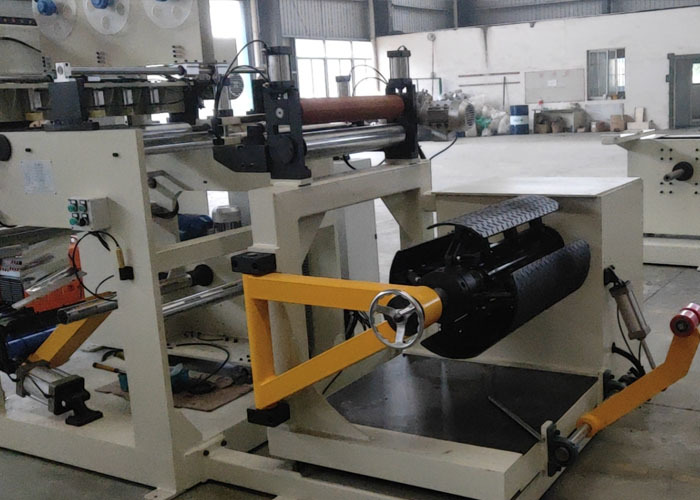

Macchine per avvolgere le pellicole di alluminio automatiche 1
Fig. 1: Vista frontale dell'avvolgitrice per lamina di trasformatore BRJ700

Macchine per avvolgere le pellicole di alluminio automatiche 2
Fig. 2: Vista laterale dell'avvolgitrice per lamina di trasformatore BRJ700


Macchine per avvolgere le pellicole di alluminio automatiche 3Macchine per avvolgere le pellicole di alluminio automatiche 4Macchine per avvolgere le pellicole di alluminio automatiche 5Macchine per avvolgere le pellicole di alluminio automatiche 6Macchine per avvolgere le pellicole di alluminio automatiche 7
Macchine per avvolgere le pellicole di alluminio automatiche 8Macchine per avvolgere le pellicole di alluminio automatiche 9Macchine per avvolgere le pellicole di alluminio automatiche 10
