Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | bobinatrice della stagnola del trasformatore | funzione: | bobina d'avvolgimento della stagnola |
|---|---|---|---|
| Spessore della stagnola del Cu: | 0,2 ~ 2.0mm | Spessore della lamina di alluminio: | 0,3 ~ 3.0mm |
| Larghezza massima della stagnola: | 1000 mm | Colore della macchina: | Secondo i requisiti |
| Potenza del motore rotante: | 15 kW | velocità: | 0 ~ 20 giri/min |
| Evidenziare: | Macchine di avvolgimento automatico a trasformatore di fogli,La macchina per avvolgere la pellicola con trasformatore LV Winder,Macchina di avvolgimento di fogli di trasformatore personalizzabile |
||
LV Winder Transformer Automatic Foil Winding Machine
Dscritturadi una lunghezza massima di 20 mm o più
BRJ1000-2 è un'attrezzatura professionale per avvolgere bobine di foglio conduttore.La macchina di avvolgimento della lamina del trasformatore è dotata di due decollatori di lamina e di due decollatori di isolamento, che fanno avvolgere la bobina del trasformatore con uno o due strati di foglio di rame e uno o due strati di carta isolante.la macchina di avvolgimento della lamina del trasformatore è con grande coppia al vento lamina del conduttore. La macchina di avvolgimento della lamina del trasformatore è dotata di un'unità di saldatura TIG per la saldatura della lamina e del busbar insieme.
Dettagli rapidi della macchina di avvolgimento del foglio del trasformatore BRJ1000-2
1) Due decollatori di foglio
2) Due decollatori di isolamento
3) Tenitore di strisce di riempimento
4) Dispositivo di pulizia
5) Dispositivo di deaburring del foglio
6) Taglio a rotoli
7) Dispositivo di allineamento dei bordi
8) Unità di saldatura TIG
TecnicopArametridi una lunghezza massima di 20 mm o più
Le specifiche standard tipiche della macchina di avvolgimento a foglio BRJ1000-2 sono riportate di seguito e la macchina di avvolgimento a foglio può anche essere fabbricata su richiesta.
| Larghezza del foglio: | 200 ~ 1000 mm |
| Max. DO del materiale conduttore: | Ø1.000 mm |
| Identificazione del materiale del conduttore: | Ø500 mm |
| Numero del decollatore di foglio: | 2 serie |
| Distanza di espansione del decollatore: | Ø480 ~ 520 mm |
| Dimensione dell'albero di avvolgimento: | 80 × 80 × 1350 mm |
| Taglio: | Telaio a disco elettrico |
| Dispositivo di deborsione del foglio: | Controllo pneumatico |
| Dispositivo di pulizia: | Controllo pneumatico |
| Numero del decollatore di isolamento: | 2 serie |
| OD del materiale di isolamento massimo: | Ø400 mm |
| Identificativo del materiale isolante: | Ø76 mm |
| Fabbricazione a partire da materiali di cui all'allegato 3 | azione pneumatica di apertura/chiusura |
| Tenitore della striscia di riempimento: | 8 pezzi |
| Dispositivo di allineamento del bordo: | Sensori fotoelettrici |
| Precisione di rettifica: | ±0,5 mm |
| Sistema di controllo elettronico: | PLC |
| Potenza di avvolgimento: | 15 kW |
| velocità di avvolgimento: | 0 ~ 20 giri al minuto |
| Distanza di conteggio: | 0 ~ 9999.9 |

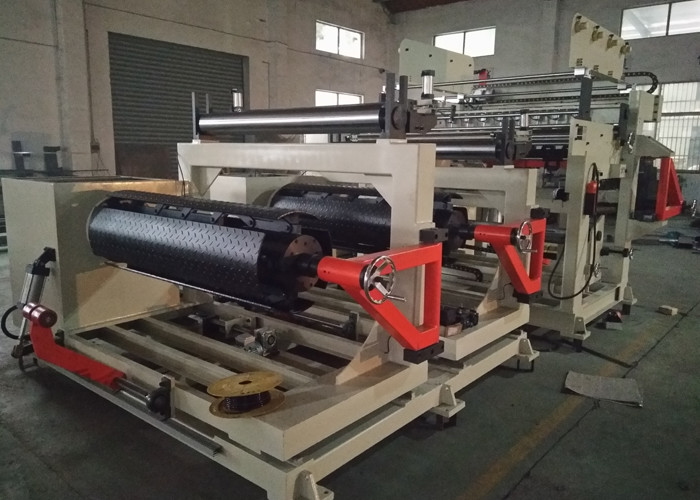

Figura 1: vista frontale della trasformer BRJ1000-2
Figura 2: Vista posteriore della trasformer BRJ1000-2
