Dettagli:
Termini di pagamento e spedizione:
|
| nome: | macchine per avvolgimento di fogli | Utilizzatori: | bobina d'avvolgimento della stagnola |
|---|---|---|---|
| Larghezza della stagnola: | massimo 200mm | Spessore del foglio: | 0,2 ~ 3mm |
| Potenza del motore: | 4 kW | Decoiler della stagnola: | Un set |
| Muffa di saldatura: | 6 PCS | Periodo di garanzia: | 12 mesi |
| Evidenziare: | Bobinatrice asciutta della stagnola del trasformatore,Macchina per avvolgimento di fogli di saldatura a pressione fredda,Macchine per avvolgere la lamina a trasformatore di rame |
||
Saldatura a pressione fredda con trasformatore a secco per rivestimento di lamiera di rameFogli di alluminioMacchine per avvolgimento
Breve introduzione della trasformer foil winding machine BRJ200
La macchina di avvolgimento a foglio trasformatore BRJ200 è un'attrezzatura speciale per avvolgere una bobina di foglio di piccole dimensioni con altezza massima di 200 mm.La bobina di foglio finita può essere utilizzata in trasformatori e altri prodotti similiLa macchina di avvolgimento della lamina trasformatrice è dotata di un'unità di saldatura a pressione fredda, che può saldare insieme diversi materiali (rame o alluminio).Sono disponibili diverse forme di pressatura adatte per la saldatura di diverse spessure di fogli e barre di bus.. I servomotori sono utilizzati per garantire la precisione. Il touch screen è per l'inserimento di tutti i parametri necessari per far funzionare la macchina automaticamente.elevata automazione, alta precisione, ecc.
Componenti principalidi un cilindro di cilindrata inferiore o uguale a 50 cm3:
1. telaio principale in ferro
2Due decollatori di foglio.
3. Rollatori di pressione
4. Servomotore azionato
5. due decoiler di isolamento
6Sistema di rettifica
7Unità di saldatura automatica a pressione a freddo
8Unità pneumatica
9Sistema di controllo elettrico
10- Pedal del piede.
Parametri tecnicidi un cilindro di cilindrata inferiore o uguale a 50 cm3
Le specifiche standard tipiche del BRJ200 sono illustrate di seguito e la macchina di avvolgimento a foglio di trasformatore può anche essere prodotta come richiesto.
| Larghezza massima del foglio: | 200 mm |
| OD massima della bobina finita. : | Ø600 mm |
| Forma della bobina finita: | Rotondo, ovale e rettangolare |
| Materiale di foglio conduttore: | di rame o di alluminio |
| Spessore del foglio: | 0.2 ~ 2.0 mm |
| Spessore del foglio: | 0.3 ~ 3,0 mm |
| Identificativo del materiale del foglio: | Ø500 mm |
| Materiale di foglio OD.: | ≤ Ø1000 mm |
| Quantità di decollatore di foglio: | 1 pc |
| Distanza di espansione del decollatore: | 420-520 mm |
| Peso massimo della bobina: | 1000 kg |
| Modalità di rettifica: | Sensori fotoelettrici |
| Pulizia: | pneumatici |
| Sfregamento: | pneumatici |
| Quantità di decollatore isolante: | 2 pc |
| Copertina di carta isolante OD.: | ≤ Ø400 mm |
| Identificativo della bobina di carta isolante: | Ø76 mm |
| Distanza di espansione del decoiler di isolamento: | Ø73 ̊78 mm |
| velocità di avvolgimento: | 0 ¢ 35 giri/min |
| Potenza del motore principale: | 4 kW |
| Pressione di saldatura: | 200 KN |
| Dispositivo di saldatura a freddo: | 1 set |
| Dispositivo di posizionamento della barra del bus: | 1 set |
| Dispositivo di rettifica elettrico: | 1 set |
| Forme di saldatura a freddo: | 6 pezzi |
| Sistema di controllo: | PLC |
| Interfaccia operativa: | Dispositivo touch |
| Distanza di conteggio: | 0 - 9999.9 |

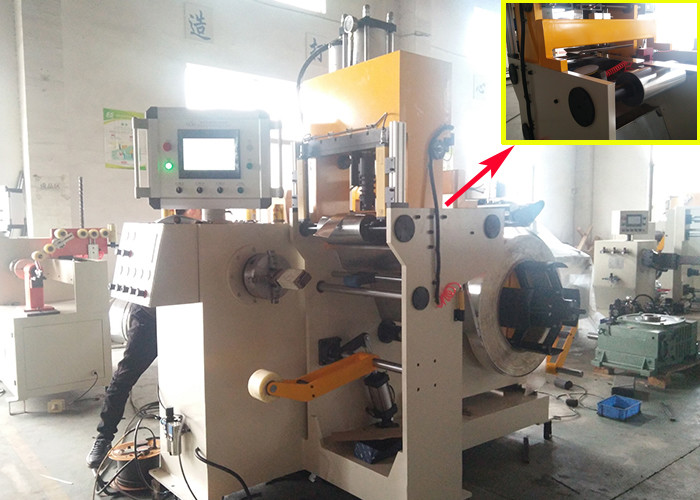

Figura 1: Vista completa della macchina di avvolgimento del foglio del trasformatore BRJ200
Figura 1: Vista laterale della bobina a foglio di trasformatore BRJ200
