Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | macchine per avvolgimento di fogli | Utilizzatori: | bobina d'avvolgimento della stagnola |
|---|---|---|---|
| Stagnola del conduttore: | rame e alluminio | Decoiler della stagnola: | 2 serie |
| Potenza del motore: | 22 kW | Velocità di rotazione: | 16 giri al minuto |
| Colore della macchina: | Come richiesto | Periodo di garanzia: | 12 mesi |
| Evidenziare: | PLC Control Copper Foil Winding Machine,Ventilatore per avvolgimento di fogli di rame,TIG Saldatura Copper Foil Winding Machine |
||
Macchina di avvolgimento di fogli di rame TIG Saldatura PLC Controllo avvolgitore
Descrizione della macchina di avvolgimento del foglio di rame BRJ1400-2
BRJ1400-2 è un tipo di attrezzatura per avvolgimento di fogli di rame.La macchina di avvolgimento della lamina di rame può avvolgere uno o due strati di lamina e uno o due strati di carta isolante. Con l'unità di saldatura TIG, la macchina di avvolgimento di fogli di rame può saldare il foglio con la barra del bus insieme. Con il sistema di controllo PLC e HMI, la macchina di avvolgimento di fogli di rame può essere operata molto facilmente.
Componenti principalidi una lunghezza non superiore a 50 mm,
1- Cornice principale.
2. Unità di avvolgimento,
3. decollatore di foglio,
4. decollatura isolante,
5. alimentatore a strisce di riempimento,
6. sistema di pulizia,
7. sistema di taglio,
8. sistema di deaburring del foglio,
Parametri tecnicidi una lunghezza non superiore a 50 mm,
Le specifiche standard tipiche della macchina di avvolgimento di fogli di rame BRJ1400-2 sono riportate di seguito e la macchina di avvolgimento di fogli di rame può anche essere prodotta su richiesta.
| Larghezza massima del foglio: | 1,400 mm |
| Max. Finito il Coil OD: | Ø1.000 mm |
| Forma della bobina finita: | ovali, rotondi e rettangolari, ecc. |
| Materiale di foglio conduttore: | di rame o di alluminio |
| Materiale conduttore OD.: | Ø1.000 mm |
| Identificazione del materiale del conduttore: | Ø500 mm |
| Numero del decollatore di foglio: | 2 pezzi |
| Diametro del decollatore: | gamma regolabile Ø480 ~ 520 mm |
| Peso massimo della bobina: | 2,000KG |
| Modalità di saldatura: | TIG |
| Modalità di taglio: | Fabbricazione a partire da prodotti della voce 8528 |
| Numero del decollatore di isolamento: | 2 pezzi |
| Alimentatore a strisce di riempimento: | 8 pezzi |
| Sistema di allineamento dei bordi: | Sensori fotoelettrici |
| Precisione di rettifica: | ±0,5 mm |
| Sistema di controllo elettronico: | PLC |
| Interfaccia utente: | schermo touch da 10 pollici (254 mm) |
| Distanza di conteggio dei giri: | 0 ~ 9999.9 |
| Peso totale: | 8000 kg |
| Dimensione ((L x P x H): | 5800 x 2850 x 2500 mm |

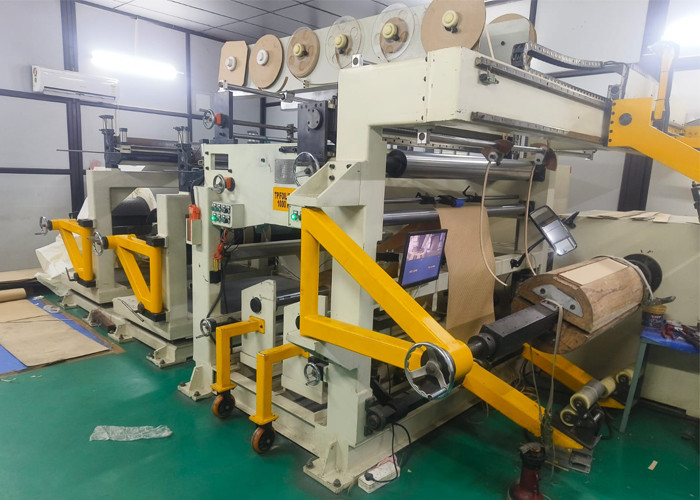

Figura 1: Vista frontale della bobina di rame BRJ1600-2
Fig. 2: Decoiler di isolamento della macchina di avvolgimento di fogli di rame BRJ1600-2
