| Nome di Prorduct: | bobinatrice della stagnola del trasformatore | Funzione: | pellicola di avvolgimento |
|---|---|---|---|
| Energia eolica: | 45 kW | Velocità di avvolgimento: | 0 ~ 16 giri/min. |
| Spessore della stagnola del Cu: | 0,2 ~ 2.0mm | Spessore della lamina di alluminio: | 0,3 ~ 3.0mm |
| Unità di sbavatura: | 4 insiemi | Garanzia: | 12 mesi |
| Evidenziare: | La macchina per avvolgere la lamina a trasformatore LV,macchine per avvolgimento di fogli,Rivoltatore del trasformatore LV |
||
LV trasformatore per avvolgimento di pellicola quattro decollatori di pellicola
Descrizionedi una lunghezza non superiore a 50 mm,500-4
BRJ1500-2 è un'attrezzatura professionale per avvolgere fogli di foglio.La macchina di avvolgimento del foglio può avvolgere il foglio con larghezza massima 1500mm. Con quattro decollatori di foglio, la macchina di avvolgimento del trasformatore può avvolgere al massimo quattro strati di foglio.La macchina di avvolgimento del foglio trasformatore è dotata di unità di saldatura TIG e può saldare insieme il foglio e la barra di busLa macchina di avvolgimento della lamina del trasformatore può essere utilizzata facilmente con PLC e HMI.
Principalecopponentidi una lunghezza non superiore a 50 mm,500-4
1- Quadro principale.
2. Unità di avvolgimento
3. decollatore di foglio
4. Decoiler di isolamento
5. alimentatore a strisce di riempimento
6. Sistema di pulizia
7. Sistema di taglio
8. sistema di sgusciatura del foglio
9Sistema di allineamento dei bordi
10Unità di saldatura automatica
11Sistema di controllo elettronico
12Sistema pneumatico
TecnicopArametridi una lunghezza non superiore a 50 mm,500-4
Le specifiche standard tipiche della macchina di avvolgimento a foglio di trasformatore BRJ1500-4 sono mostrate di seguito, tuttavia, la macchina di avvolgimento a foglio di trasformatore può anche essere fabbricata su richiesta.
| Larghezza massima del foglio: | 1500 mm |
| Max. Finito il Coil OD: | 1,000 mm |
| Forma della bobina finita: | ovale, rotondo e rettangolare |
| Materiale di foglio conduttore: | di rame o di alluminio |
| OD massimo del materiale conduttore: | Φ1.000 mm |
| Identificazione del materiale del conduttore: | Φ500 mm |
| Numero del decollatore di foglio: | 4 pezzi |
| Peso massimo della bobina: | 2,500kg |
| Dimensione del mandrello di avvolgimento: | 80 × 80 × 1750 mm |
| Modalità di saldatura: | TIG |
| Modalità di taglio: | Telaio a disco elettrico |
| Numero del decollatore di isolamento: | 2 pezzi |
| Max. Dose di materiale isolante: | Φ400 mm |
| Identificativo del materiale isolante: | Φ76 mm |
| Alimentatore a strisce di riempimento: | 8 pezzi |
| Sistema di allineamento dei bordi: | Sensori fotoelettrici |
| Sistema di controllo: | PLC |
| Distanza di conteggio: | 0 - 9999.9 |
| Peso totale: | 8000 kg |
| Dimensione ((LxWxH) | 5800x2850x2500 mm |

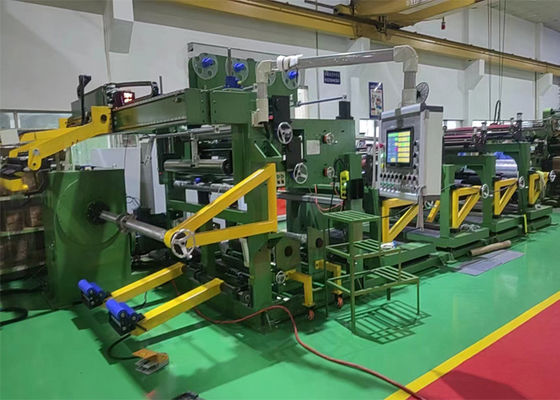

Figura 1: vista frontale della trasformer foil winding machine BRJ1500-4
Figura 2: Vista posteriore della trasformer BRJ1500-4
