| nome: | bobinatrice della stagnola del trasformatore | Utilizzatori: | pellicola di avvolgimento |
|---|---|---|---|
| Energia eolica: | 22 kW | Velocità di avvolgimento: | 0 ~ 18 giri/min. |
| Spessore della stagnola del Cu: | 0,2 ~ 2.0mm | Spessore della lamina di alluminio: | 0,3 ~ 3.0mm |
| Unità di sbavatura: | 2 serie | Garanzia: | 12 mesi |
| Evidenziare: | bobinatrice della stagnola del trasformatore,Macchina per avvolgimento di fogli a bassa tensione,Bobinatrice fusa della stagnola della resina |
||
Rivenditore di pellicole di foglio a bassa tensioneMacchine per avvolgimento di pellicole a trasformatore di resina fusa
Descrizionedi una lunghezza massima non superiore a 50 mm,
BRJ1400-2 è un'attrezzatura professionale per l'avvolgimento di pellicole di foglio.Questo tipo di bobine può essere utilizzato in trasformatori di resina fusa o altri prodotti similiLa macchina di avvolgimento del foglio è dotata di due decollatori di foglio e di due decollatori di isolamento.che fa il trasformatore bobina di carta laminata vento uno o due strati di conduttore di carta laminata e vento uno o due strati di carta isolante in una sola volta. Con l'unità di saldatura TIG, la macchina di avvolgimento della lamina del trasformatore può saldare insieme la lamina e la barra del bus. Con il sistema di controllo PLC e l'HMI, la macchina di avvolgimento della lamina del trasformatore può essere gestita facilmente.
Principalecopponentidi una lunghezza massima non superiore a 50 mm,
1- Quadro principale.
2. Unità di avvolgimento
3. decollatore di foglio
4. Decoiler di isolamento
5. alimentatore a strisce di riempimento
6. Sistema di pulizia
7. Sistema di taglio
8. sistema di sgusciatura del foglio
9Sistema di allineamento dei bordi
10Unità di saldatura automatica
11Sistema di controllo elettronico
12Sistema pneumatico
TecnicopArametridi una lunghezza massima non superiore a 50 mm,
Le specifiche standard tipiche della macchina di avvolgimento a foglio di trasformatore BRJ1400-2 sono mostrate di seguito, tuttavia, la macchina di avvolgimento a foglio di trasformatore può anche essere prodotta su richiesta.
| Larghezza massima del foglio: | 1,400 mm |
| Max. Finito il Coil OD: | 1,000 mm |
| Forma della bobina finita: | ovali, rotondi e rettangolari, ecc. |
| Materiale di foglio conduttore: | di rame o di alluminio |
| OD massimo del materiale conduttore: | Φ1.000 mm |
| Identificazione del materiale del conduttore: | Φ500 mm |
| Numero del decollatore di foglio: | 2 pezzi |
| Distanza di espansione del decollatore: | Φ480 ~ 520 mm |
| Peso massimo della bobina: | 2,500kg |
| Dimensione del mandrello di avvolgimento: | 80 × 80 × 1750 mm |
| Modalità di saldatura: | TIG |
| Modalità di taglio: | Telaio a disco elettrico |
| Numero del decollatore di isolamento: | 2 pezzi |
| Max. Dose di materiale isolante: | Φ400 mm |
| Identificativo del materiale isolante: | Φ76 mm |
| Alimentatore a strisce di riempimento: | 8 pezzi |
| Sistema di allineamento dei bordi: | Sensori fotoelettrici |
| Sistema di controllo: | PLC |
| Distanza di conteggio: | 0 - 9999.9 |
| Peso totale: | 8000 kg |
| Dimensione ((LxWxH) | 5800x2850x2500 mm |

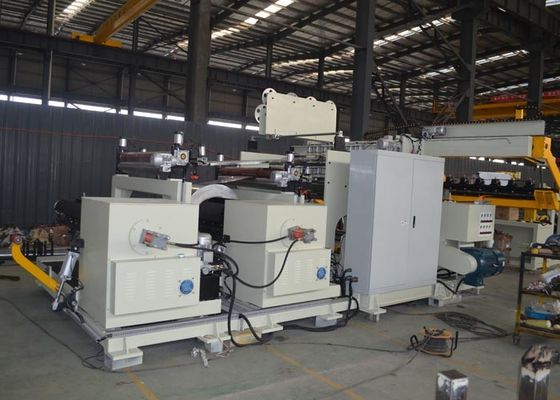

Figura 1: Vista frontale della trasformer BRJ1400-2
Figura 2: Vista posteriore della trasformer BRJ1400-2
