Dettagli:
Termini di pagamento e spedizione:
|
| Nome della macchina: | macchine per avvolgimento di fogli | Funzione: | bobina d'avvolgimento della stagnola |
|---|---|---|---|
| Larghezza della stagnola: | massimo 200mm | Spessore del foglio: | 0,2 ~ 3mm |
| Potenza del motore: | 4 kW | Decoiler della stagnola: | Un set |
| Colore: | Opzionale | Periodo di garanzia: | 12 mesi |
| Evidenziare: | Macchine per avvolgere le pellicole di rame con trasformatore,Macchina per avvolgimento di fogli di trasformatori a pressione fredda,Bobinatrice fusa della stagnola del trasformatore della resina |
||
Saldatura a pressione fredda Winder di lamiera di rame trasformatore di resina fusa laminatrice di lamiera
Introduzione della macchina di avvolgimento di fogli di trasformatore BRJ200
BRJ200 è una macchina speciale per avvolgere le bobine dei trasformatori o dei reattori e altri prodotti simili.Questa macchina può avvolgere la striscia di rame o alluminio con larghezza massima di 200 mm, e può gestire uno strato di foglio e uno strato di carta isolante.Al foglio e bar di cuQuesto tipo di macchina di avvolgimento è dotata di sistema di controllo PLC, che può far funzionare la macchina automaticamente in base ai parametri di input.
Principalecopponentidi una lunghezza di 20 mm o più ma non superiore a 50 mm
1- Quadro principale.
2. decollatore di foglio
3. Roller di pressione
4. Unità di avvolgimento
5. Decoiler di isolamento
6Sistema di allineamento dei bordi
7Unità di saldatura a freddo automatica
8Unità pneumatica
9Sistema di controllo elettrico
10- Pedal del piede.
TecnicopArametridi una lunghezza di 20 mm o più ma non superiore a 50 mm
Specifiche standard tipiche dimacchine per avvolgimento di fogliBRJ200 sono illustrate di seguitoe la macchina di avvolgimento della lamina può anche essere fabbricata come richiesto.
| Larghezza massima del materiale: | 200 mm |
| Finito il Coil OD. : | Ø600 mm |
| Forma della bobina: | Rotondo, ovale e rettangolare |
| Materiale di foglio conduttore: | di rame o di alluminio |
| Spessore del foglio: | 0.2 ~ 2.0 mm |
| Spessore del foglio: | 0.3 ~ 3,0 mm |
| Identificativo del materiale del foglio: | 500 mm |
| Materiale di foglio OD.: | ≤ 1000 mm |
| Numero del decollatore di foglio: | 1 pc |
| Lunghezza del decollatore: | 250 mm |
| L'albero del decollatore di foglio: | Diametro regolabile: Ø420 ~ 520 mm |
| Peso massimo della bobina: | 1000 kg |
| Modalità di rettifica: | Sensori fotoelettrici |
| Precisione di rettifica della deviazione: | ±0,5 mm |
| Numero del decollatore di isolamento: | 1 pc |
| Copertina di carta isolante OD.: | ≤ Ø400 mm |
| Identificativo della bobina di carta isolante: | Ø76 mm |
| velocità di avvolgimento: | 0 ~ 35 giri al minuto |
| Max. coppia di lavoro: | 3000 n.m. |
| Potenza di avvolgimento: | 4 kW |
| Dispositivo di saldatura a freddo: | 1 set |
| Dispositivo di posizionamento della barra del bus: | 1 set |
| Dispositivo di rettifica elettrico: | 1 set |
| Forme di saldatura a freddo: | 6 pezzi |
| Tipo di programmazione: | PLC |
| Interfaccia operativa: | Dispositivo touch |
| Conteggio della portata di rotazione: | 0 - 9999.9 |

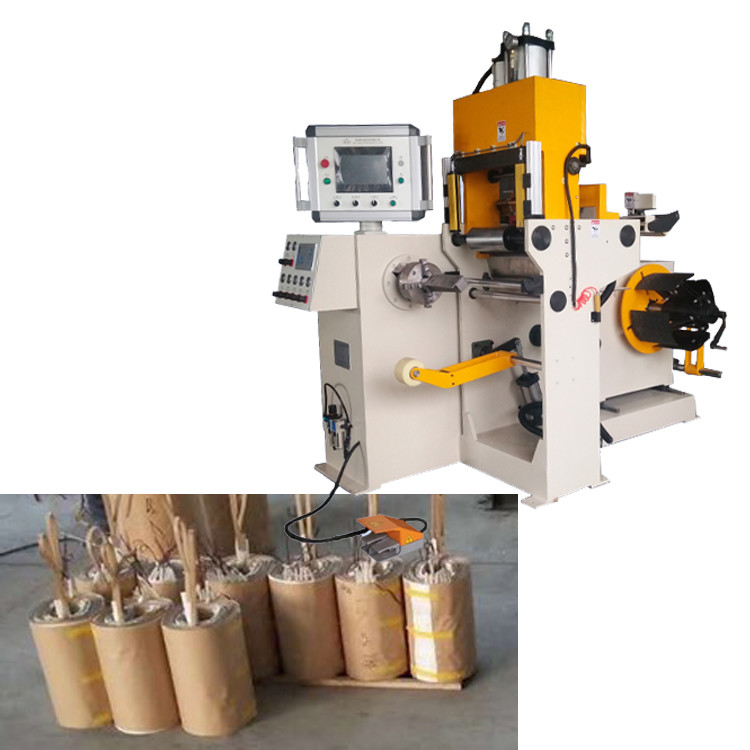

Figura 1: Vista completa della macchina di avvolgimento del foglio del trasformatore BRJ200
Figura 1: Vista laterale della bobina a foglio di trasformatore BRJ200
