Conduzione automatica macchina di avvolgimento di fogli di rame trasformatore HV macchina di avvolgimento di fogli
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome: | bobinatrice di rame della stagnola | funzione: | bobina d'avvolgimento della stagnola |
|---|---|---|---|
| Spessore della stagnola del Cu: | 0.15 ~ 2.0 mm | Spessore della lamina di alluminio: | 0,2 ~ 3.0mm |
| Colore: | Come richiesto | Periodo di garanzia: | 12 mesi |
| Velocità di rotazione: | 0 ~ 200 giri/min | Potenza: | 18.5KW |
| Evidenziare: | Ventilatore per ripiego di fogli HV,Macchine per avvolgere fogli di rame a trasformatore,Macchine di avvolgimento automatiche di fogli di rame |
||
Conduzione automatica macchina di avvolgimento di fogli di rame trasformatore HV macchina di avvolgimento di fogli
Introduzionedi una lunghezza non superiore a 50 mm
La macchina automatica di avvolgimento di fogli di acciaio HV GY-BRJ è dedicata all'avvolgimento di bobine di fogli di trasformatori ad alta tensione.La macchina di avvolgimento foglio HV è fornito con un decollatore di foglio e può essere vento uno strato di foglio conduttore. Con due decollatori di isolamento, la macchina di avvolgimento di foglio HV può avvolgere due strati di carta isolante.
Principalecopponentidi una lunghezza non superiore a 50 mm
- Motore di avvolgimento principale
- PLC
- Schermata tattile
- VFD
- Dispositivo elettrico LV
- Sistema pneumatico
- Ferrovia guida
- ARC Saldatore
TecnicopArametri di una lunghezza non superiore a 50 mm
Le specifiche standard tipiche della macchina di avvolgimento GY-BRJ sono illustrate di seguito e la macchina di avvolgimento può essere anche prodotta su richiesta.
| Larghezza del foglio: | 20 ~ 200 mm |
| Materiale di foglio conduttore: | di rame o di alluminio |
| Spessore del foglio: | 0.2 ~ 3,0 mm |
| Spessore del foglio: | 0.15 ~ 2,0 mm |
| L'impianto di accensione deve essere dotato di un sistema di accensione a pressione di almeno 5 kPa. | Φ300 mm/Φ400 mm |
| Capole di alimentazione esterna (max.): | Φ1000 mm |
| Peso massimo della bobina: | 450 kg |
| Spessore dell'isolamento: | 00,02 ~ 0,15 mm |
| ID della bobina di alimentazione dell'isolamento: | Φ76 mm |
| OD della bobina di alimentazione di isolamento massimo: | Φ400 mm |
| Lunghezza massima di avvolgimento ((con barra di piombo): | 1600 mm ((2050 mm) |
| Diametro interno della bobina: | Ø300 mm |
| Diametro esterno massimo della bobina: | Ø1100 mm |
| Peso massimo della bobina della ferita: | 1500 kg |
| Modalità di saldatura: | TIG |
| Torsione del mandrello: | 1800 N.m. |
| Tensione sul conduttore: | 50 ~ 3000N |
| Numero del decollatore di foglio: | 1 set |
| Numero del decollatore di isolamento: | 2 serie |
| velocità di avvolgimento: | 0 ~ 200 giri al minuto |
| Potenza del motore: | 18.5KW |
| Unità di debburazione del bordo del foglio: | 1 set |
| Unità di pulizia: | 1 set |

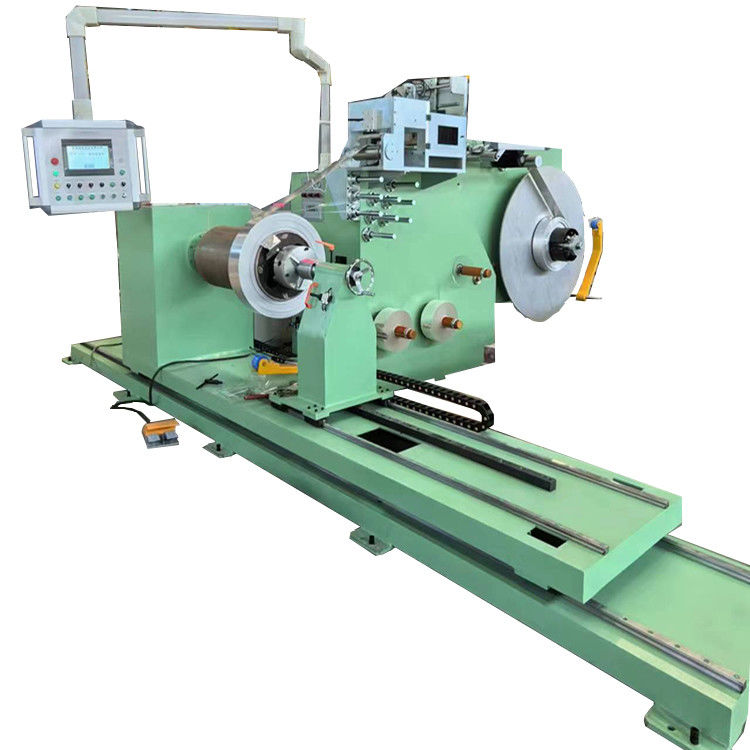

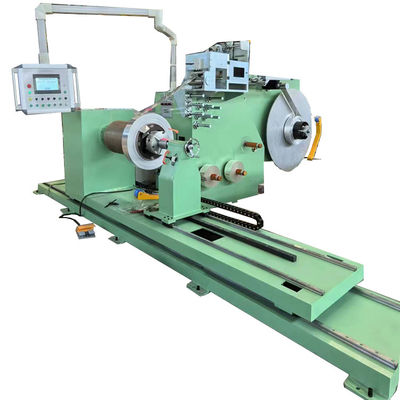

Figura 1: Vista frontale della macchina di avvolgimento di fogli di rame GY-BRJ
Figura 2: Vista laterale della macchina di avvolgimento di fogli di rame GY-BRJ
