Macchina di avvolgimento a foglio HV a trasformatore automatico

1 set
MOQ
Negoziabile
prezzo
Macchina di avvolgimento a foglio HV a trasformatore automatico
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome del prodotto: macchina per avvolgimento di fogli di plastica con trasformatore HV
Utilizzatori: bobina d'avvolgimento della stagnola
Spessore della stagnola del Cu: 0.15 ~ 2.0 mm
Spessore della lamina di alluminio: 0,2 ~ 3.0mm
Velocità di avvolgimento: 0 ~ 200rpm
Potenza: 18.5KW
Colore: Opzionale
Garanzia: 12 mesi
Evidenziare:

Ventilatore per ripiego di fogli HV

,

Macchine di avvolgimento automatico a trasformatore di fogli

,

La macchina per avvolgere la lamina del trasformatore HV
Informazioni di base
Luogo di origine: Cina
Marca: STT
Certificazione: CE
Numero di modello: GY-BRJ
Termini di pagamento e spedizione
Imballaggi particolari: Imballaggio adatto alla navigazione
Tempi di consegna: 45 giorni
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 100 serie all'anno
Descrizione di prodotto

Macchina di avvolgimento a foglio HV a trasformatore automatico





Introduzione della macchina di avvolgimento di fogli HV GY-BRJ



La macchina automatica di avvolgimento di fogli HV GY-BRJ è dedicata all'avvolgimento di bobine di fogli di trasformatori ad alta tensione (bobine ad alta tensione di tipo secco).Questa macchina può rettificare la deviazione automaticamente, fermarsi al punto di fermo predefinito e saldare i sistemi di conduzione e di conduzione.



Principali componenti diMacchine per avvolgimento di fogli di carbonio GY-BRJ



  • Motore di avvolgimento principale
  • PLC
  • Schermata tattile
  • VFD
  • Dispositivo elettrico LV
  • Sistema pneumatico
  • Ferrovia guida
  • ARC Saldatore



Parametri tecniciMacchine per avvolgimento di fogli di carbonio GY-BRJ



Le specifiche standard tipiche di GY-BRJ sono riportate di seguito e possono essere facilmente modificate su richiesta.



Larghezza del foglio: 20 ~ 200 mm
Materiale di foglio conduttore: di rame o di alluminio
Spessore del foglio: 0.2 ~ 30,0 mm
Spessore del foglio: 0.15 ~ 2,0 mm
L'impianto di accensione deve essere dotato di un sistema di accensione a pressione di almeno 5 kPa. Φ300 mm/Φ400 mm
Capole di alimentazione esterna (max.): Φ1000 mm
Peso massimo della bobina: 450 kg
Spessore dell'isolamento: 00,02 ~ 0,15 mm
ID della bobina di alimentazione dell'isolamento: Φ76 mm
OD della bobina di alimentazione di isolamento massimo: Φ400 mm
Lunghezza massima di avvolgimento ((con barra di piombo): 1600 mm ((2050 mm)
Diametro interno della bobina: Ø300 mm
Diametro esterno massimo della bobina: Ø1100 mm
Peso massimo della bobina della ferita: 1500 kg
Modalità di saldatura: TIG,350A
Torsione del mandrello: 1800 N.m.
Tensione sul conduttore: 50 ~ 3000N
Numero del decollatore di foglio: 1 set
Numero del decollatore di isolamento: 2 serie
velocità di avvolgimento: 0 ~ 200 giri al minuto
Potenza del motore: 18.5KW
Unità di debburazione del bordo del foglio: 1 set
Unità di pulizia: 1 set



Macchina di avvolgimento a foglio HV a trasformatore automatico 0

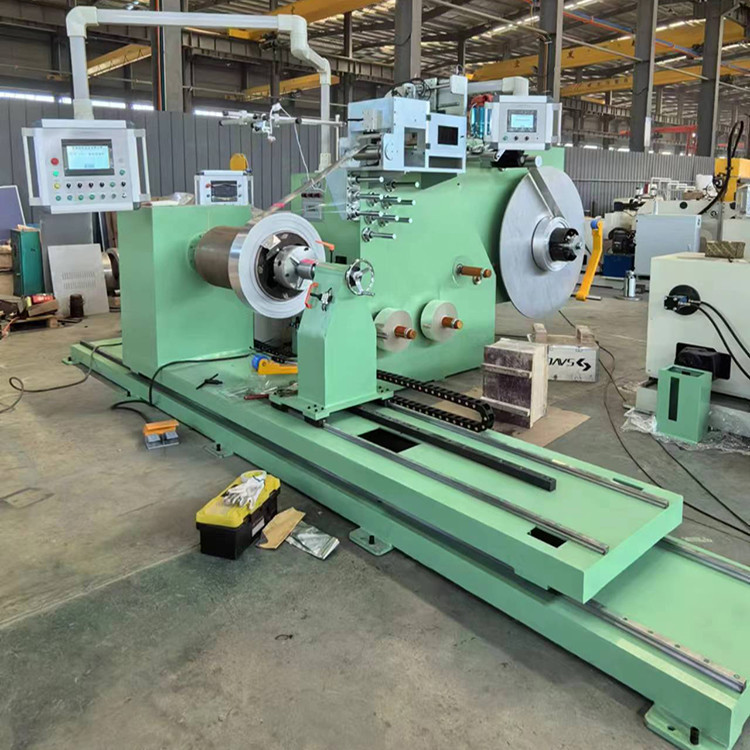

Figura 1: Vista anteriore della trasformer HV laminatrice GY-BRJ


Macchina di avvolgimento a foglio HV a trasformatore automatico 1
Figura 2: Vista posteriore della macchina di avvolgimento di fogli GY-BRJ con trasformatore HV

Macchina di avvolgimento a foglio HV a trasformatore automatico 2Macchina di avvolgimento a foglio HV a trasformatore automatico 3Macchina di avvolgimento a foglio HV a trasformatore automatico 4Macchina di avvolgimento a foglio HV a trasformatore automatico 5Macchina di avvolgimento a foglio HV a trasformatore automatico 6Macchina di avvolgimento a foglio HV a trasformatore automatico 7Macchina di avvolgimento a foglio HV a trasformatore automatico 8Macchina di avvolgimento a foglio HV a trasformatore automatico 9Macchina di avvolgimento a foglio HV a trasformatore automatico 10
