Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | macchine per avvolgimento di fogli | Funzione: | bobina d'avvolgimento della stagnola |
|---|---|---|---|
| Stagnola del conduttore: | rame e alluminio | Decoiler della stagnola: | 2 serie |
| Potenza del motore: | 22 kW | Velocità di rotazione: | 18 giri/min. |
| Colore della macchina: | come richiesto | Periodo di garanzia: | 12 mesi |
| Evidenziare: | Macchine di avvolgimento automatiche di fogli di rame,Due strati della bobinatrice di rame della stagnola,Rivoltatore automatico di fogli di alluminio a due strati |
||
Rivoltatore automatico di fogli di alluminio a due stratiMacchine per avvolgere fogli di rame
Descrizione della macchina di avvolgimento del foglio di rame BRJ1400-2
BRJ1400-2 è un'apparecchiatura speciale per avvolgere la lamina di rame.Queste bobine di folia di rivestimento possono essere utilizzate in trasformatori di resina fusa e altri prodotti simili. con due decollatori di foglio, la macchina di avvolgimento di foglio di rame può avvolgere uno o due strati di foglio. la macchina di avvolgimento di foglio di rame è inoltre dotata di due decollatori di isolamento,che rendono la macchina di avvolgimento della lamina può anche avvolgere uno o due strati di carta isolante. La macchina di avvolgimento di fogli di rame è dotata di unità di saldatura TIG per la saldatura di fogli con la barra del bus insieme.
Componenti principalidi una lunghezza non superiore a 50 mm,
1- Cornice principale.
2. Unità di avvolgimento,
3. decollatore di foglio,
4. decollatura isolante,
5. alimentatore a strisce di riempimento,
6. sistema di pulizia,
7. sistema di taglio,
8. sistema di deaburring del foglio,
Parametri tecnicidi una lunghezza non superiore a 50 mm,
Le specifiche standard tipiche della macchina di avvolgimento di fogli di rame BRJ1400-2 sono mostrate di seguito, tuttavia, la macchina di avvolgimento di fogli può anche essere prodotta su richiesta.
| Larghezza massima del foglio: | 1,400 mm |
| Max. Finito il Coil OD: | Ø1.000 mm |
| Forma della bobina finita: | ovali, rotondi e rettangolari, ecc. |
| Materiale di foglio conduttore: | di rame o di alluminio |
| Materiale conduttore OD.: | Ø1.000 mm |
| Identificazione del materiale del conduttore: | Ø500 mm |
| Numero del decollatore di foglio: | 2 pezzi |
| Diametro del decollatore: | gamma regolabile Ø480 ~ 520 mm |
| Peso massimo della bobina: | 2,000KG |
| Modalità di saldatura: | TIG |
| Modalità di taglio: | Fabbricazione a partire da prodotti della voce 8528 |
| Numero del decollatore di isolamento: | 2 pezzi |
| Alimentatore a strisce di riempimento: | 8 pezzi |
| Sistema di allineamento dei bordi: | Sensori fotoelettrici |
| Precisione di rettifica: | ±0,5 mm |
| Sistema di controllo elettronico: | PLC |
| Interfaccia utente: | schermo touch da 10 pollici (254 mm) |
| Distanza di conteggio dei giri: | 0 ~ 9999.9 |
| Peso totale: | 8000 kg |
| Dimensione ((L x P x H): | 5800 x 2850 x 2500 mm |

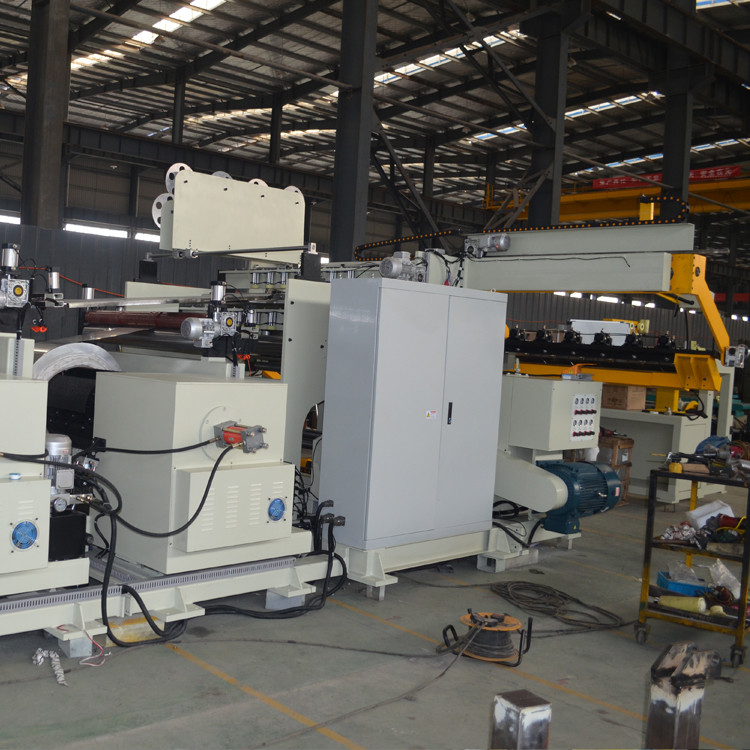

Figura 1: Vista frontale della bobina di rame BRJ1600-2
Fig. 2: Decoiler di isolamento della macchina di avvolgimento di fogli di rame BRJ1600-2
