| Nome del prodotto: | bobinatrice della stagnola del trasformatore | Funzione: | bobina d'avvolgimento del trasformatore |
|---|---|---|---|
| Potenza del motore: | 22 kW | Velocità di avvolgimento: | 0 ~ 18 giri/min. |
| Spessore della stagnola del Cu: | 0,2 ~ 2.0mm | Spessore della lamina di alluminio: | 0,3 ~ 3.0mm |
| Unità di sbavatura: | 2 serie | Garanzia: | 12 mesi |
| Evidenziare: | La macchina per avvolgere la lamina del trasformatore,TIG Saldatura del trasformatore per avvolgimento di fogli,Bobinatrice fusa della stagnola del trasformatore della resina |
||
Saldatura TIG con girante a bassa tensioneMacchine per avvolgimento di pellicole a trasformatore di resina fusa
Descrizionedi una lunghezza non superiore a 50 mmBRJ1400-2
BRJ1400-2 è una macchina di avvolgimento professionale.Questo tipo di bobine può essere utilizzato per produrre trasformatori o altri prodotti simili. Con due decollatori di foglio e due decollatori di isolamento, la macchina di avvolgimento di foglio trasformatore può gestire uno o due strati di conduttore di foglio e gestire uno o due strati di carta isolante.La macchina di avvolgimento del foglio del trasformatore può saldare il foglio e la barra del bus insieme con il processo di saldatura TIG. Con HMI, è molto facile operare questo tipo di macchina di avvolgimento di fogli di trasformatore.
Principalecopponentidi una lunghezza non superiore a 50 mmBRJ1400-2
1- Quadro principale.
2. Unità di avvolgimento
3. decollatore di foglio
4. Decoiler di isolamento
5. alimentatore a strisce di riempimento
6. Sistema di pulizia
7. Sistema di taglio
8. sistema di sgusciatura del foglio
9Sistema di allineamento dei bordi
10Unità di saldatura automatica
11Sistema di controllo elettronico
12Sistema pneumatico
TecnicopArametridi una lunghezza non superiore a 50 mmBRJ1400-2
Le specifiche standard tipiche della macchina di avvolgimento a foglio di trasformatore BRJ1400-2 sono mostrate di seguito, tuttavia, la macchina di avvolgimento a foglio di trasformatore può anche essere prodotta su richiesta.
| Larghezza massima del foglio: | 1,400 mm |
| Max. Finito il Coil OD: | 1,000 mm |
| Forma della bobina finita: | ovali, rotondi e rettangolari, ecc. |
| Materiale di foglio conduttore: | di rame o di alluminio |
| OD massimo del materiale conduttore: | Φ1.000 mm |
| Identificazione del materiale del conduttore: | Φ500 mm |
| Numero del decollatore di foglio: | 2 pezzi |
| Distanza di espansione del decollatore: | Φ460 ~ 520 mm |
| Peso massimo della bobina: | 2,500kg |
| Dimensione del mandrello di avvolgimento: | 80 × 80 × 1750 mm |
| Modalità di saldatura: | TIG |
| Modalità di taglio: | Telaio a disco elettrico |
| Numero del decollatore di isolamento: | 2 pezzi |
| Max. Dose di materiale isolante: | Φ400 mm |
| Identificativo del materiale isolante: | Φ76 mm |
| Alimentatore a strisce di riempimento: | 8 pezzi |
| Sistema di allineamento dei bordi: | Sensori fotoelettrici |
| Sistema di controllo: | PLC |
| Interfaccia utente: | schermo touch da 10 pollici (254 mm) |
| Distanza di conteggio: | 0 - 9999.9 |
| Peso totale: | 8000 kg |
| Dimensione ((LxWxH) | 5800x2850x2500 mm |

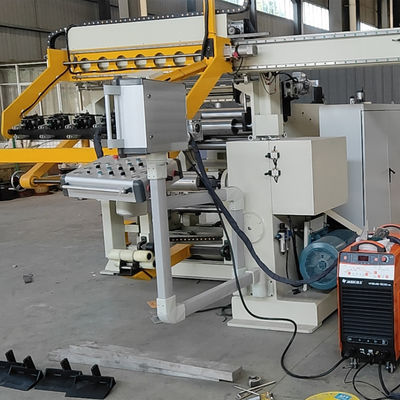

Figura 1: Vista frontale della trasformer BRJ1400-2
Figura 2: Vista posteriore della trasformer BRJ1400-2
