| Nome: | bobinatrice della stagnola del trasformatore | Funzione: | Fogli di conduttore di avvolgimento |
|---|---|---|---|
| Spessore della stagnola del Cu: | 0,2 ~ 2.0mm | Spessore della lamina di alluminio: | 0,3 ~ 3.0mm |
| Larghezza massima della stagnola: | 800 mm | Colore: | come richiesto |
| Energia eolica: | 15 kW | Velocità di avvolgimento: | 0 ~ 20 giri/min |
| Evidenziare: | Bobinatrice fusa della stagnola del trasformatore della resina,Macchina di avvolgimento a strisce a controllo PLC,Macchina per avvolgere strisce di resina fusa |
||
Controllo PLCMacchina per avvolgimento a strisceResine fusaTrasformatoreFogli di alluminioMacchine per avvolgimento
Dscritturadi una lunghezza massima non superiore a 20 mm,
BRJ800-2 è una speciale bobina per trasformatori in resina fusa.Questo tipo di trasformatore macchina di avvolgimento foglio è fornito con 15kw motore per guidare l'albero di avvolgimento, che forniscono una grande coppia per avvolgere il foglio con larghezza massima di 800 mm. La macchina di avvolgimento del foglio trasformatore adotta il processo di saldatura TIG per saldare il foglio e la barra di bus insieme.La macchina di avvolgimento del foglio trasformatore è dotata di due decollatori di foglio e due decollatori di carta isolante, che permette alla macchina di avvolgimento del foglio di avvolgere uno o due strati di strisce di rame o di alluminio e uno o due strati di carta isolante.la macchina di avvolgimento della lamina del trasformatore può essere utilizzata molto facilmente.
Dettagli rapidi della macchina di avvolgimento di fogli di trasformatoreBRJ800-2
1) Due decollatori di foglio
2) Due decollatori di carta isolante
4) alimentatore a strisce di riempimento
5) Sistema di pulizia
6) Sistema di debburring
7) Sistema di allineamento dei bordi
8) Unità di saldatura automatica
TecnicopArametridi una lunghezza non superiore a 50 mmBRJ800-2
Le specifiche standard tipiche della macchina di avvolgimento a foglio BRJ800-2 sono riportate di seguito, tuttavia la macchina di avvolgimento a foglio può anche essere fabbricata su richiesta.
| Larghezza massima del foglio: | 800 mm |
| Materiale di foglio conduttore OD.: | Ø1.000 mm |
| Identificativo del materiale della lamina conduttrice: | Ø500 mm |
| Numero del decollatore di foglio: | 2 serie |
| Lunghezza del decollatore: | 850 mm |
| Distanza di espansione del decollatore: | Ø420 - 520 mm |
| Dimensione dell'albero di avvolgimento: | 80 × 80 × 1150 mm |
| Modalità di taglio: | Telaio a disco elettrico |
| Numero del decollatore di isolamento: | 2 serie |
| Materiale isolante OD.: | ≤Ø400 mm |
| Identificativo del materiale isolante: | Ø76 mm |
| Larghezza massima del materiale isolante: | 850 mm |
| Sistema di allineamento dei bordi: | Sensori fotoelettrici |
| Sistema di controllo elettronico: | PLC |
| Interfaccia utente: | schermo touch da 10 pollici (254 mm) |
| Distanza di conteggio dei giri: | 0 ~ 9999.9 |
| Potenza di avvolgimento: | 15 kW |
| velocità di avvolgimento: | 0 ~ 20 giri al minuto |
Figura 1: Vista frontale della trasformer BRJ800-2

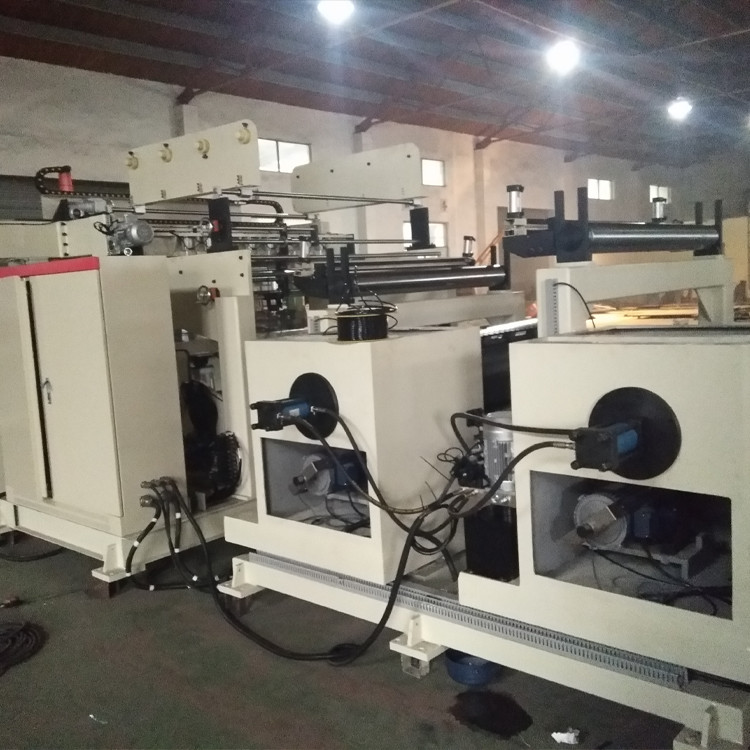

Figura 2: Vista posteriore della trasformer BRJ800-2
