| Nome del prodotto: | macchine per avvolgimento di fogli | Utilizzatori: | bobine d'avvolgimento della stagnola |
|---|---|---|---|
| Spessore della stagnola del Cu: | 0.2 - 2.0mm | Spessore della lamina di alluminio: | 0.3 - 3,0 mm |
| Metodo di saldatura: | Saldatura di TIG | Colore: | Opzionale |
| Colore della macchina: | come richiesto | Garanzia della macchina: | 12 mesi |
| Evidenziare: | Macchina di avvolgimento di fogli di rame su misura,Ventilatore di bobina del trasformatore a bassa tensione |
||
Voltaggio basso automaticoTrasformatoreVentilatore a bobinaMacchine per avvolgere fogli di rame
IntroduzionecsuperiorefoliowinchiostromacineBRJ800-2
La macchina di avvolgimento del foglio di rame BRJ800-2 è un'attrezzatura speciale per avvolgere le bobine dei conduttori del foglio e questo tipo di bobine di foglio può essere utilizzato per produrre trasformatori in resina fusa e altri prodotti simili.La macchina di avvolgimento della lamina di rame può avvolgere uno o due strati di strisce di rame o di alluminio e uno o due strati di carta isolanteLa macchina di avvolgimento della lamina di rame è dotata di un'unità di saldatura TIG per saldare insieme la lamina del conduttore e la barra del bus.La macchina di avvolgimento del foglio di rame è dotata anche di un'unità di deburring e di un'unità di pulizia. La macchina di avvolgimento di fogli di rame ha caratteristiche di inizio lento, funzionamento liscio, facile funzionamento e così via.
Sbrigati!detalidi una lunghezza non superiore a 50 mmBRJ800-2
Componenti principalidi una lunghezza non superiore a 50 mmBRJ800-2
1) Cornice principale in ferro
2) Unità di avvolgimento automatica
3) Decoiler del conduttore di foglio
4) Decoiler di carta isolante
5) Tenitore di strisce di riempimento
6) Dispositivo di pulizia
7) Unità di taglio
8) Sistema di sgusciatura del foglio
9) Sistema di allineamento dei bordi
10) Unità di saldatura automatica
11) Sistema di controllo elettronico
12) Sistema pneumatico
TecnicopArametridimacchina di avvolgimento di fogli di rame BRJ800-2
Le specifiche standard tipiche della macchina di avvolgimento di fogli di rame BRJ800-2 sono mostrate di seguito, tuttavia la macchina di avvolgimento di fogli può anche essere fabbricata su richiesta.
| Larghezza del foglio | 200 ~ 800 mm |
| Forma della bobina finita: | ovale, circolare e rettangolare |
| Materiale di foglio conduttore OD.: | Ø1.000 mm |
| Identificativo del materiale della lamina conduttrice: | Ø500 mm |
| Numero del decollatore di foglio: | 2 serie |
| Distanza di espansione del decollatore: | Ø480 ~ 520 mm |
| Dimensione del mandrello di avvolgimento: | 80 × 80 × 1150 mm |
| Metodo di saldatura: | TIG |
| Numero del decollatore di isolamento: | 2 serie |
| Materiale isolante OD. Max: | Ø400 mm |
| Identificativo del materiale isolante: | Ø76 mm |
| Fabbricazione a partire da materiali di cui all'allegato 3 | Espandibile |
| Alimentatore a strisce di riempimento: | 6 pezzi |
| Sistema di allineamento dei bordi: | Sensori fotoelettrici |
| Sistema di controllo elettronico: | PLC |
| Interfaccia utente: | schermo touch da 10 pollici (254 mm) |

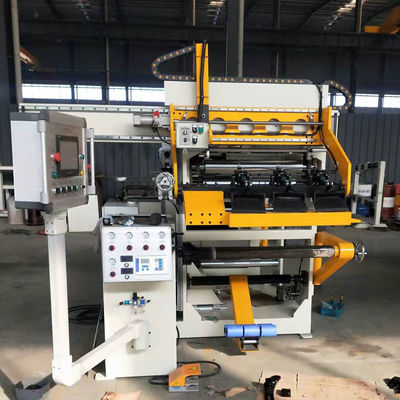

Figura 1: Vista frontale della macchina di avvolgimento di fogli di rame BRJ800-2
Fig. 2: Decoiler della macchina di avvolgimento del foglio di rame BRJ800-2
