Tavolo di impilamento del nucleo del trasformatore amorfo a giro regolabile inclinazione idraulica

Tavolo di impilaggio del nucleo a sovrapposizione regolabileAmorfoTrasformatoreTavolo di impilaggio del nucleo

Descrizionedel tavolo di impilaggio del nucleo del trasformatore ZPT-3T

Il tavolo di impilaggio del nucleo del trasformatore ZPT-3T è un'attrezzatura professionale per assemblare il nucleo in ferro del trasformatore in lega amorfa, ovvero il nucleo a sovrapposizione. Questo tipo di tavolo di impilaggio del nucleo a sovrapposizione può assemblare molti tipi di trasformatori amorfi a secco e immersi in olio. Mettendo le bobine sulla piattaforma di sollevamento del tavolo di impilaggio del nucleo del trasformatore, rendendo l'asse della bobina orizzontale, inserendo ogni singolo telaio del nucleo in ferro nel foro interno delle bobine, avvolgendo, montando l'isolante e i processi di bloccaggio, ecc. per completare i nuclei in ferro pieghevoli. L'altezza della posizione di lavoro del tavolo di impilaggio del nucleo del trasformatore può essere facilmente regolata per soddisfare le diverse esigenze di assemblaggio. Il tavolo di impilaggio del nucleo del trasformatore è caratterizzato da un facile utilizzo e così via.

Dettagli rapidi del tavolo di impilaggio del nucleo del trasformatoreZPT-3T

• Altezza di lavoro 850 mm
• Stazione idraulica
• Guida lineare
• Capacità massima 3000 kg
• Potenza motore 2,2 kW
• Pressione idraulica 21 MPa

Parametri principalidel tavolo di impilaggio del nucleo del trasformatoreZPT-3T

Le specifiche standard tipiche del tavolo di impilaggio del nucleo del trasformatore ZPT-3T sono mostrate di seguito, tuttavia la tabella può anche essere prodotta su richiesta.

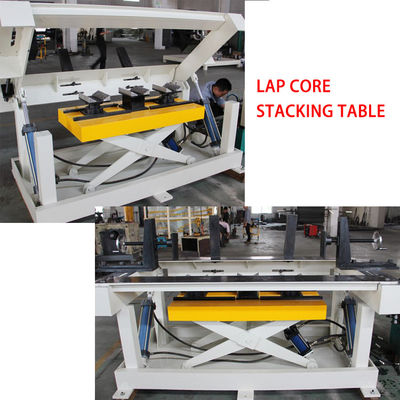

Fig. 1: Vista completa del tavolo di impilaggio del nucleo del trasformatore ZPT-3T


Fig. 2: Inclinazione del tavolo di impilaggio del nucleo del trasformatore ZPT-3T
