Il centro resistente del trasformatore che impila la piattaforma di inclinazione movente idraulica della Tabella

Tavolo di impilaggio del nucleo del trasformatore per impieghi gravosi Piattaforma idraulica inclinabile

Descrizionedel tavolo di impilaggio del nucleo del trasformatore ZPT-5T

Il tavolo di impilaggio del nucleo del trasformatore per impieghi gravosi ZPT-5T è un'attrezzatura speciale per assemblare il trasformatore con nucleo in lega amorfa. Il tavolo di impilaggio del nucleo del trasformatore può essere utilizzato per impilare il nucleo di ferro e inclinare il nucleo impilato. Mettendo una bobina sulla piattaforma di sollevamento del tavolo di impilaggio del nucleo del trasformatore, rendendo l'asse della bobina orizzontale, inserendo ogni singolo nucleo di ferro nel foro interno della bobina, avvolgendo, montando l'isolante e i processi di bloccaggio, ecc. per completare i nuclei di ferro pieghevoli. L'altezza della posizione di lavoro del tavolo di impilaggio del nucleo del trasformatore può essere facilmente regolata per soddisfare le diverse esigenze di assemblaggio.

Dettagli rapidi del tavolo di impilaggio del nucleo del trasformatore ZPT-5T

• Altezza di lavoro 850 mm
• Stazione idraulica 1 pezzo
• Guida lineare
• Capacità massima 5000 kg
• Potenza motore 2,2 kW
• Pressione idraulica 21 MPa

Parametri principalidel tavolo di impilaggio del nucleo del trasformatore ZPT-5T

Le specifiche standard tipiche del tavolo di impilaggio del nucleo del trasformatore ZPT-5T sono mostrate di seguito, tuttavia, il tavolo di impilaggio può anche essere fabbricato su richiesta.

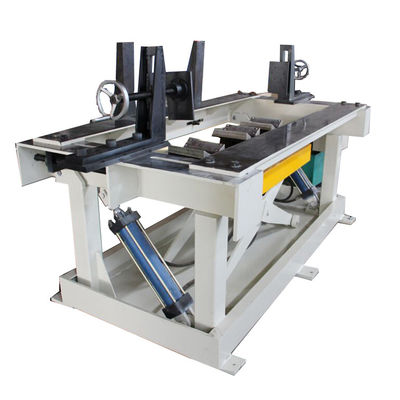

Fig. 1: Vista completa del tavolo di impilaggio del nucleo del trasformatore ZPT-5T

Fig. 2: Inclinazione del tavolo di impilaggio del nucleo del trasformatore ZPT-5T
