Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | bobinatrice della stagnola del trasformatore | Utilizzatori: | bobina d'avvolgimento del trasformatore |
|---|---|---|---|
| Energia eolica: | 22 kW | Velocità di rotazione: | 0 ~ 18 giri/min. |
| Spessore di film del Cu: | 0,2 ~ 2.0mm | Spessore di film di Al: | 0,3 ~ 3.0mm |
| Unità di sbavatura: | 2 serie | Garanzia: | 12 mesi |
| Evidenziare: | Macchine per avvolgimento di bobine di trasformatori a resina fusa,Ventilatore automatico a trasformatore,Trasformatore elettronico per ripiegatore di fogli di rame |
||
Macchine per avvolgimento di pellicole a trasformatore di resina fusaVentilatore di fogli di rame
Descrizionedi una lunghezza non superiore a 50 mmBRJ1400-2
La macchina di avvolgimento del foglio del trasformatore BRJ1400-2 è un dispositivo professionale per avvolgere con precisione ed efficienza le bobine del trasformatore con conduttori del foglio.La macchina di avvolgimento del foglio trasformatore può essere utilizzata per avvolgere sia il rame che il foglio di alluminio. Con due decollatori di foglio e due decollatori di isolamento, la macchina di avvolgimento di foglio trasformatore può avvolgere uno o due strati di conduttori di foglio e avvolgere uno o due strati di carta isolante.La macchina di avvolgimento della lamina del trasformatore è dotata di un'unità di saldatura TIGCon il sistema di controllo PLC e l'HMI, la macchina di avvolgimento del foglio trasformatore ha un avvio lento, un funzionamento regolare e un funzionamento facile.
Principalecopponentidi una lunghezza non superiore a 50 mmBRJ1400-2
1- Quadro principale.
2. Unità di avvolgimento
3. decollatore di foglio
4. Decoiler di isolamento
5. alimentatore a strisce di riempimento
6. Sistema di pulizia
7. Sistema di taglio
8. sistema di sgusciatura del foglio
9Sistema di allineamento dei bordi
10Unità di saldatura automatica
11Sistema di controllo elettronico
12Sistema pneumatico
TecnicopArametridi una lunghezza non superiore a 50 mmBRJ1400-2
Le specifiche standard tipiche della macchina di avvolgimento a foglio di trasformatore BRJ1400-2 sono mostrate di seguito, tuttavia, la macchina di avvolgimento a foglio di trasformatore può anche essere fabbricata su richiesta.
| Larghezza massima del foglio: | 1,400 mm |
| Max. Finito il Coil OD: | 1,000 mm |
| Forma della bobina finita: | ovali, rotondi e rettangolari, ecc. |
| Materiale di foglio conduttore: | di rame o di alluminio |
| OD massimo del materiale conduttore: | Φ1.000 mm |
| Identificazione del materiale del conduttore: | Φ500 mm |
| Numero del decollatore di foglio: | 2 pezzi |
| Distanza di espansione del decollatore: | Φ460 ~ 520 mm |
| Peso massimo della bobina: | 2,500kg |
| Dimensione del mandrello di avvolgimento: | 80 × 80 × 1750 mm |
| Modalità di saldatura: | TIG |
| Modalità di taglio: | Telaio a disco elettrico |
| Numero del decollatore di isolamento: | 2 pezzi |
| Max. Dose di materiale isolante: | Φ400 mm |
| Identificativo del materiale isolante: | Φ76 mm |
| Alimentatore a strisce di riempimento: | 8 pezzi |
| Sistema di allineamento dei bordi: | Sensori fotoelettrici |
| Sistema di controllo: | PLC |
| Interfaccia utente: | schermo touch da 10 pollici (254 mm) |
| Distanza di conteggio: | 0 - 9999.9 |
| Peso totale: | 8000 kg |
| Dimensione ((LxWxH) | 5800x2850x2500 mm |

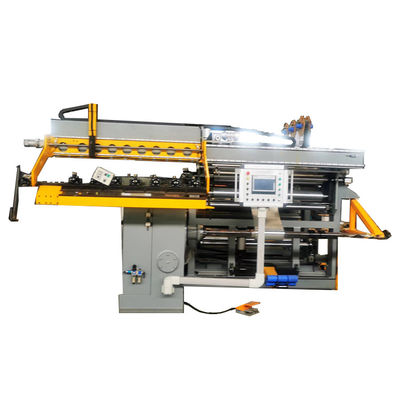

Figura 1: Vista frontale della trasformer BRJ1400-2
Figura 2: Vista posteriore della trasformer BRJ1400-2
