Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | bobinatrice della stagnola | Funzione: | bobine d'avvolgimento della stagnola |
|---|---|---|---|
| Spessore della stagnola del Cu: | 0,2 ~ 2.0mm | Spessore della lamina di alluminio: | 0,3 ~ 3.0mm |
| Saldatura: | saldatura a freddo | Colore della macchina: | come richiesto |
| periodo di garanzia: | 12 mesi | ||
| Evidenziare: | Connessione a schermo palpabile,0.3mm Copper Foil Winding Machine,PLC macchina di avvolgimento automatico di fogli di rame |
||
AutomazioneSaldatura a pressione fredda Macchine per avvolgere fogli di rame
Descrizionedi una lunghezza non superiore a 50 mm,
La macchina di avvolgimento automatico di fogli di rame BRJ200 è una speciale avvolgente per avvolgere i conduttori di rame o di alluminio.questo tipo di macchina di avvolgimento di foglio può saldare copper bus bar e foglio di rame o saldare copper bus bar e alluminio insieme. La macchina di avvolgimento è azionata da un servomotore, che assicura la precisione di tutte le azioni della macchina.
Principalecopponentidi una lunghezza non superiore a 50 mm,
1- Quadro principale.
2. Decoiler del conduttore di foglio
3. Roller
4. Unità di avvolgimento
5. Decoiler di isolamento
6Sensore fotoelettrico
7Unità di saldatura a pressione a freddo
8Unità pneumatica
TecnicopArametridi una lunghezza non superiore a 50 mm,
Le specifiche standard tipiche della macchina di avvolgimento di fogli di rame BRJ200 sono mostrate di seguito, tuttavia, la macchina di avvolgimento di fogli di rame può anche essere prodotta su richiesta.
| Larghezza massima del foglio: | 200 mm |
| OD in bobina finita (escl. barra di bus ): | Ø 600 mm |
| OD di bobina finita (compresa la barra del bus ): | Ø 700 mm |
| Forma della bobina finita: | Cerchio, ovale e rettangolo ecc. |
| Materiale conduttore: | Strisce di rame o di alluminio |
| Spessore del foglio: | 0.2 ~ 2.0 mm |
| Spessore del foglio: | 0.3 ~ 3,0 mm |
| Identificativo del materiale del foglio: | Ø 500 mm |
| Materiale di foglio OD.: | Ø 1000 mm, massimo |
| Numero del decollatore di foglio: | 1 pezzo |
| Distanza di espansione del decollatore: | Ø 420 ~ 520 mm |
| Peso massimo della bobina: | 750 kg |
| Numero del decollatore di carta isolante: | 2 set |
| Copertina di carta isolante OD.: | Ø 400 mm, massimo |
| Identificativo della bobina di carta isolante: | Ø 76 mm |
| velocità di avvolgimento: | 0 ~ 60 giri al minuto |
| Potenza di avvolgimento: | 5.5kw |
| Dispositivo di saldatura: | Saldatura a freddo |
| Sistema di controllo: | PLC |
| Interfaccia operativa: | Dispositivo touch |

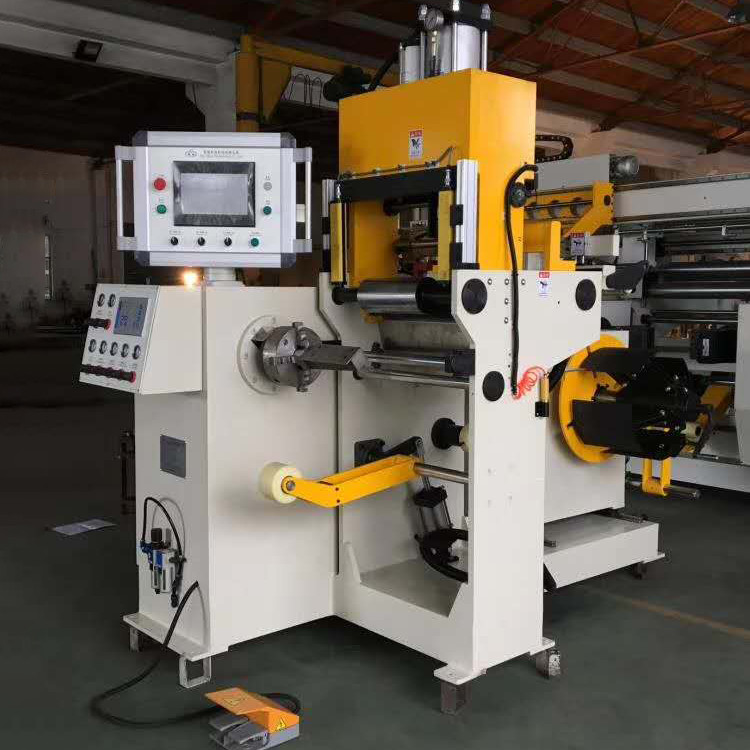

Figura 1: Vista completa della macchina di avvolgimento di fogli di rame BRJ200
Fig. 2: Vista posteriore della macchina di avvolgimento di fogli di rame BRJ200
