Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | bobinatrice della stagnola del trasformatore | Funzione: | fabbricazione per sventare bobina |
|---|---|---|---|
| Spessore della stagnola del Cu: | 0,2 ~ 2.0mm | Spessore della lamina di alluminio: | 0,3 ~ 3.0mm |
| Larghezza massima della stagnola: | 1000 mm | Colore: | Secondo i requisiti |
| potere del motore a vento: | 15 kW | Velocità di avvolgimento: | 0 ~ 20 giri/min |
| Evidenziare: | Trasformatore automatico per avvolgimento a bassa tensione,Macchine per avvolgimento automatico di fogli,Macchina per avvolgimento di bobine di foglio da 15 kW |
||
Macchina di avvolgimento automatico di fogli a bassa tensione
Descrizione della macchina di avvolgimento del foglio trasformatore BRJ1000-2
BRJ1000-2 è una macchina speciale per avvolgere le bobine di un trasformatore o prodotti simili.con una larghezza massima di avvolgimento di 1,000 mm, la macchina di avvolgimento della lamina trasformatrice è in grado di avvolgere uno o due strati di lamina di rame con uno spessore compreso tra 0,2 mm e 2 mm e di lamina di alluminio con uno spessore compreso tra 0,00 mm e 0,00 mm.da 3 mm a 3 mmAzionata da un motore da 15 kW, la macchina di avvolgimento del foglio trasformatore può fornire una coppia sufficiente per avvolgere efficientemente allo stesso tempo il foglio e la carta isolante.La macchina di avvolgimento del foglio del trasformatore è dotata di macchina di avvolgimento TIG e raffreddatore d'acqua per saldare insieme il foglio e la barraInoltre, l'operatore può godere della sua esperienza user-friendly attraverso il controllo del display touch screen, che garantisce che la macchina può essere utilizzata facilmente.
Dettagli rapidi della macchina di avvolgimento del foglio del trasformatore BRJ1000-2
1) Due decollatori per il posizionamento del materiale
2) Due decollatori di isolamento
3) alimentatore a strisce di riempimento
4) Sistema di pulizia
5) Sistema di sgusciatura del foglio
6) Sistema di taglio della lamina
7) Sistema di allineamento dei bordi
8) Unità di saldatura automatica
Parametri tecnici della macchina di avvolgimento del foglio trasformatore BRJ1000-2
Le specifiche standard tipiche della macchina di avvolgimento a foglio BRJ1000-2 sono riportate di seguito, tuttavia la macchina di avvolgimento a foglio può anche essere fabbricata su richiesta.
| Larghezza massima del foglio: | 1,000 mm |
| Forma della bobina della ferita: | ovali, circolari e rettangolari, ecc. |
| Max. DO del materiale conduttore: | Φ1.000 mm |
| Identificazione del materiale del conduttore: | Φ500 mm |
| Numero del decollatore di foglio: | 2 pezzi |
| Lunghezza del decollatore: | 1,050 mm |
| Distanza di espansione del decollatore: | Φ420 ~ 520 mm |
| Dimensione dell'albero di avvolgimento: | 80 × 80 × 1350 mm |
| Modalità di taglio: | Telaio a disco elettrico |
| Sistema di sgusciatura del foglio: | Pneumatico |
| Sistema di pulizia: | Pneumatico |
| Numero del decollatore di isolamento: | 2 pezzi |
| OD del materiale di isolamento massimo: | Φ400 mm |
| Identificativo del materiale isolante: | Φ76 mm |
| Alimentatore a strisce di riempimento: | 8 pezzi |
| Sistema di controllo elettronico: | PLC |
| Potenza di avvolgimento: | 15 kW |
| velocità di avvolgimento: | 0 ~ 20 giri al minuto |

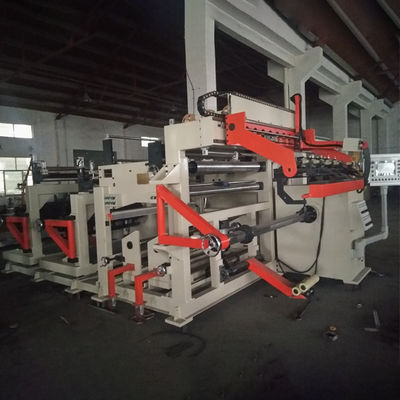

Figura 1: vista frontale della trasformer BRJ1000-2
Figura 2: Vista posteriore della trasformer BRJ1000-2
