Tavolo di impilamento del nucleo del trasformatore amorfo Capacità massima 5000 kg

Tavolo di impilamento del nucleo del trasformatore amorfo Capacità massima 5000 kg

Descrizionedi una lunghezza non superiore a 50 mm,

La tavola di impilazione del nucleo del trasformatore è utilizzata principalmente per impilare e assemblare i nuclei dei trasformatori amorfi.ma anche inclinare il nucleo impilatoQuesto tipo di tavolo di impilazione del nucleo del trasformatore è anche chiamato tavolo di impilazione del nucleo del giro ed è molto facile da usare,l'operatore ha solo bisogno di mettere una bobina sulla piattaforma di sollevamento del tavolo di impilazione del nucleo del trasformatore, rendendo l'asse della bobina orizzontale, inserendo ogni singolo nucleo di ferro del telaio nel foro interno della bobina, avvolgendo, montando isolatore e processi di fissaggio,ecc. per completare i nuclei di ferro pieghevole. L'altezza del tavolo di impilazione del nucleo del trasformatore può essere facilmente regolata per soddisfare diverse esigenze di assemblaggio.

Dettagli rapidi del tavolo di impilazione del nucleo del trasformatore ZPT-5T

• Altezza di lavoro 850 mm
• Stazione idraulica 1 pezzi
• Guida lineare
• Capacità massima 5000 kg
• Potenza del motore 2,2 kW
• Pressione idraulica 21 MPa

Parametri principalidi una lunghezza non superiore a 50 mm

Le specifiche standard tipiche del tavolo di impilamento del nucleo del trasformatore ZPT-5T sono mostrate di seguito, tuttavia, il tavolo di impilamento può anche essere fabbricato su richiesta.

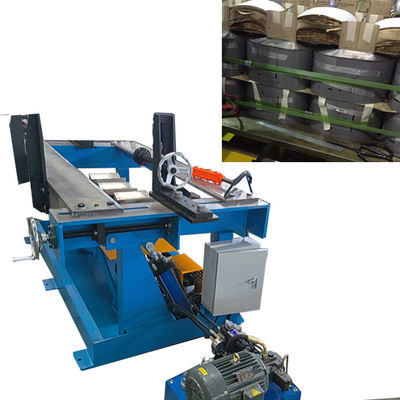

Figura 1: Tavola di impilamento del nucleo del trasformatore vista completa di ZPT-5T


Figura 2: Testa di impilamento del nucleo del trasformatore ZPT-5T
