Dettagli:
Termini di pagamento e spedizione:
|
| Nome della macchina: | bobinatrice della stagnola del trasformatore | Funzione: | bobina d'avvolgimento della stagnola |
|---|---|---|---|
| Spessore della stagnola del Cu: | 0,2 ~ 2.0mm | Spessore della lamina di alluminio: | 0,3 ~ 3.0mm |
| Sistema di controllo: | SpA | sistema di visualizzazione: | Touch screen |
| Max. Width: | 600mm | Velocità: | 0 ~ 26 giri/min |
| Potere: | 11kw | Garanzia: | 1 anno |
| Evidenziare: | Bobinatrice per lamina di rame Larghezza 600mm,Bobinatrice automatica per saldatura TIG,Bobinatrice per lamina di rame 600mm |
||
Bobinatrice per lamina di rame: larghezza massima 600 mm, saldatura TIG, velocità 0 ~ 26 giri/min
Descrizione dell'avvolgitrice in lamina di rame BRJ600-2
L'avvolgitrice per fogli di rame BRJ600-2 è un tipo di attrezzatura per la produzione di bobine di trasformatori automatici con foglio di rame e foglio di alluminio.L'avvolgitore a lamina di rame viene utilizzato principalmente per realizzare bobine di trasformatori in resina colata o altri prodotti simili.L'avvolgitore di lamina di rame è dotato di due avvolgitori di lamina e due avvolgitori di carta isolante, che fanno sì che l'avvolgitrice di lamina di rame avvolga uno o due strati di lamina e uno o due strati di carta isolante contemporaneamente.L'avvolgitrice per lamina di rame può avvolgere la lamina con una larghezza massima di 600 mm.Con l'unità di saldatura TIG, l'avvolgitrice per fogli può saldare insieme fogli e sbarre collettrici.Con un touch screen e un sistema di controllo PLC, è molto facile utilizzare l'avvolgitrice.L'avvolgitore a lamina presenta un avviamento lento, un funzionamento regolare, una coppia elevata e così via.
PrestoDetails della macchina per l'avvolgimento di fogli di rame BRJ600-2
TecnicoPparametridella macchina per l'avvolgimento di fogli di rame BRJ600-2
Di seguito sono riportate le specifiche standard tipiche dell'avvolgitrice per fogli di rame BRJ600-2, tuttavia, la macchina può essere prodotta come richiesto.
| Larghezza lamina: | 200 ~ 600 mm |
| OD finito massimo della bobina: | 800 mm |
| Forma della bobina finita: | ovale, cerchio e rettangolare, ecc. |
| Materiale lamina conduttore OD.: | 1.000 mm, massimo |
| ID materiale lamina conduttore: | 500 mm |
| Numero dell'aspo della lamina: | 2 pz |
| Lunghezza dell'aspo della lamina: | 650mm |
| Dimensione del mandrino di avvolgimento: | 80×80×950 mm |
| Energia: | 11kw |
| Velocità massima di avvolgimento: | 26 giri/min |
| Modalità di saldatura: | TIG |
| Numero dell'aspo dell'isolamento: | 2 pz |
| Massimo.Larghezza del materiale isolante: | 650mm |
| Albero svolgitore isolante: | Espandibile (apertura/chiusura pneumatica) |
| Alimentatore di strisce a riempimento finale: | 6 pz |
| Sistema di allineamento dei bordi: | Rilevamento fotoelettrico |
| Sistema di controllo: | PLC |
| Interfaccia utente: | Schermo tattile da 10 pollici (254 mm). |
| Intervallo di conteggio dei giri: | 0 ~ 9999,9 |

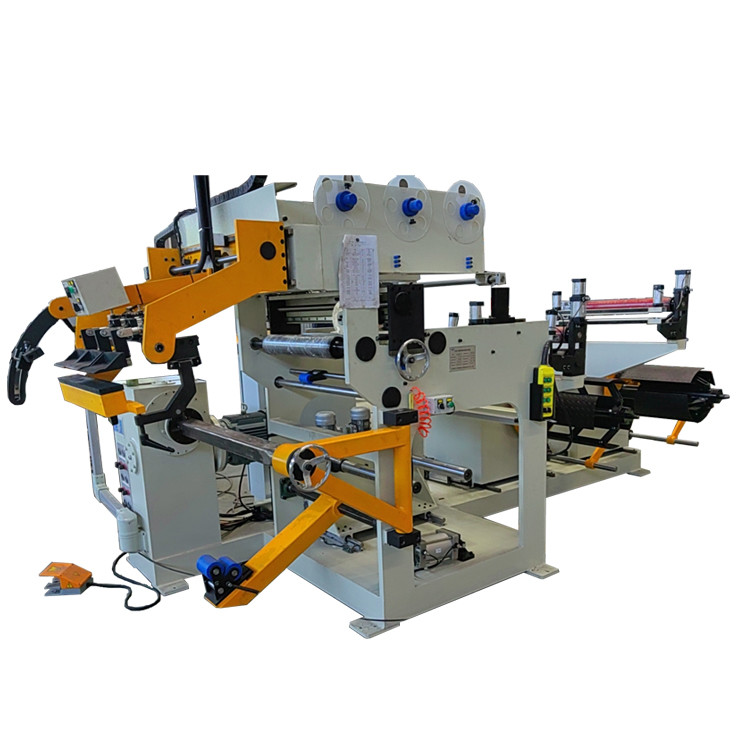

Fig 1: Vista frontale dell'avvolgitrice per fogli di rame BRJ600-2
Fig 2: Avvolgitore di isolamento dell'avvolgitore di fogli di rame BRJ600-2
