| Nome di prodotto: | bobinatrice della stagnola del trasformatore | Uso: | fabbricazione per sventare bobina |
|---|---|---|---|
| Spessore della stagnola del Cu: | 0,2 ~ 2.0mm | Spessore della lamina di alluminio: | 0,3 ~ 3.0mm |
| Larghezza massima della stagnola: | 1000mm | Colore: | Secondo i requisiti |
| potere del motore a vento: | 15kw | Velocità girante: | 0 ~ 20 giri/min |
| Evidenziare: | Bobinatrice della lamina del trasformatore 20rpm,macchina della lamina del vento di larghezza 1000mm,macchina della lamina del vento del trasformatore a secco |
||
Larghezza di avvolgimento 1000 mm Bobinatrice a bobina per trasformatore a secco
Ddescrizionedella bobinatrice del foglio del trasformatoreBRJ1000-2
Avvolgitrice a lamina per trasformatore a seccoBRJ1000-2iouna macchina speciale appositamente progettata per l'avvolgimento di bobine di lamina per trasformatori o prodotti simili.Caratterizzata da una larghezza massima di 1.000 mm, questa macchina è in grado di avvolgere 1 o 2 strati sia di fogli di rame di spessore compreso tra 0,2 mm e 2 mm, sia di fogli di alluminio di spessore compreso tra 0,3 mm e 3 mm.Alimentato da un motore da 15 kW, l'avvolgitore del foglio del trasformatore è dotato di una coppia sufficiente per avvolgere in modo efficiente fogli e carta isolante.Forniscono funzionalità aggiuntive l'avvolgitrice TIG e il raffreddatore d'acqua che consente a questa macchina di saldare insieme automaticamente lamina e sbarra collettrice.Inoltre, l'operatore può godere della sua esperienza user-friendly attraverso il controllo del display touch screen.
Dettagli rapidi dell'avvolgitrice del foglio del trasformatoreBRJ1000-2
1) Due svolgitori di lamina
2) Due svolgitori di isolamento
3) Alimentatore di strisce di fine riempimento
4) Sistema di pulizia
5) Sistema di sbavatura della lamina
6) Sistema di taglio del foglio
7) Sistema di allineamento dei bordi
8) Saldatrice automatica
TecnicoPparametridella bobinatrice del foglio del trasformatoreBRJ1000-2
Di seguito sono riportate le specifiche standard tipiche dell'avvolgitrice per pellicole per trasformatori BRJ1000-2, tuttavia l'avvolgitrice per pellicole può anche essere prodotta come richiesto.
| Massimo.Larghezza lamina: | 1.000 mm |
| Forma della bobina avvolta: | ovale, cerchio e rettangolare, ecc. |
| Materiale massimo del conduttore OD.: | Φ1.000 mm |
| ID materiale conduttore: | Ø500 mm |
| Numero dell'aspo della lamina: | 2 pz |
| Lunghezza dell'aspo della lamina: | 1.050 mm |
| Gamma di espansione dell'aspo svolgitore: | Φ420 ~ 520 mm |
| Dimensione dell'albero di avvolgimento: | 80×80×1350 mm |
| Modalità di taglio: | Cesoia elettrica a disco |
| Sistema di sbavatura della lamina: | Pneumatico |
| Sistema di pulizia: | Pneumatico |
| Numero dell'aspo dell'isolamento: | 2 pz |
| Materiale isolante massimo OD.: | Ø400 mm |
| ID materiale isolante.: | Ø76 mm |
| Larghezza massima del materiale isolante: | 1.050 mm |
| Albero svolgitore isolante: | Espandibile (apertura/chiusura pneumatica) |
| Alimentatore di strisce a riempimento finale: | 8 pz |
| Sistema di allineamento dei bordi: | Rilevamento fotoelettrico |
| Sistema di controllo elettronico: | PLC |
| Potenza di avvolgimento: | 15kw |
| Velocità di avvolgimento: | 0 ~ 20 giri/min |
| Intervallo di conteggio dei giri: | 0 ~ 9999,9 |

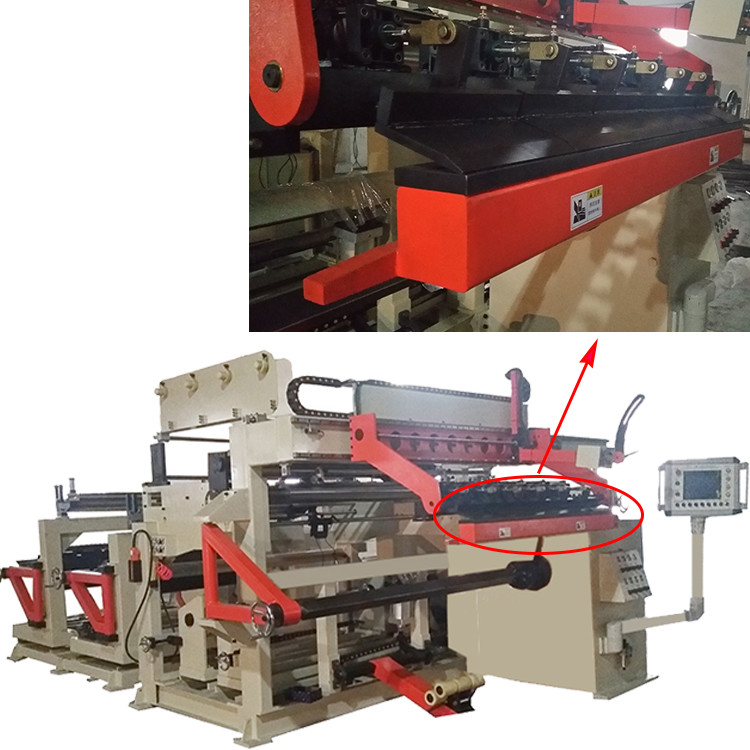

Fig 1: Vista frontale della macchina per l'avvolgimento del foglio del trasformatore BRJ1000-2
Fig 2: Vista posteriore della macchina per l'avvolgimento del foglio del trasformatore BRJ1000-2
