Macchinario elettrico di fabbricazione dell'attrezzatura della bobinatrice della stagnola del rame di spessore di 3.0mm

Bobinatrice di rame della bobina della stagnola del macchinario di fabbricazione del materiale elettrico

Descrizione della bobinatrice di rame BRJ800-2-2 della stagnola

La bobinatrice di rame BRJ800-2-2 della stagnola è un'attrezzatura speciale per avvolgere il rame o il foglio di alluminio. La bobinatrice di rame della stagnola è il centro che preme la bobinatrice della stagnola, che è adatta a bobine d'avvolgimento della stagnola del reattore e ad altri simili prodotti. Questo genere di bobinatrice di rame della stagnola adotta esclusivamente i servomotori per due azione dell'azionamento per fare due mandrini ha la stessa coppia di torsione ed assicura le azione dell'azionamento per avvolgere contemporaneamente la stagnola. Due strati di rame o di foglio di alluminio e due strati della carta dell'isolamento possono essere trattati da questo genere di bobinatrice della stagnola. Inoltre, le funzioni della bobinatrice di rame della stagnola possono essere personalizzate come richiesto.

Componenti principali della bobinatrice di rame BRJ800-2-2 della stagnola

• Struttura principale: La struttura è saldata con l'acciaio, che è molto forte;
• Decoiler della stagnola: Questo genere di bobinatrice della stagnola è fornito di due decoilers della stagnola;
• Pressatura del rullo: Il rullo premente è per l'alimentazione della stagnola prima dell'avvolgimento e della pressatura della stagnola dopo l'avvolgimento;
• Unità d'avvolgimento: Due servomotori 5.5kw sono utilizzati per avvolgere la stagnola;
• Decoiler dell'isolamento: 2 pc;
• Sistema di allineamento del bordo: Il sensore fotoelettrico è utilizzato per fare l'allineamento del bordo;
• Unità di saldatura automatica: TIG.
• Unità pneumatica: fornendo forza per il freno e la pressatura rullo, ecc.
• Sistema di controllo elettrico: compreso lo SpA, VFD ed altre componenti elettriche di LV.
• Pedale del piede: può essere usata per commutare la direzione girare dell'asse di avvolgimento.

Parametri tecnici della bobinatrice di rame BRJ800-2-2 della stagnola

Le specifiche standard tipiche di BRJ800-2-2 sono indicate sotto, tuttavia, la bobinatrice della stagnola può anche essere fabbricata come richiesto.

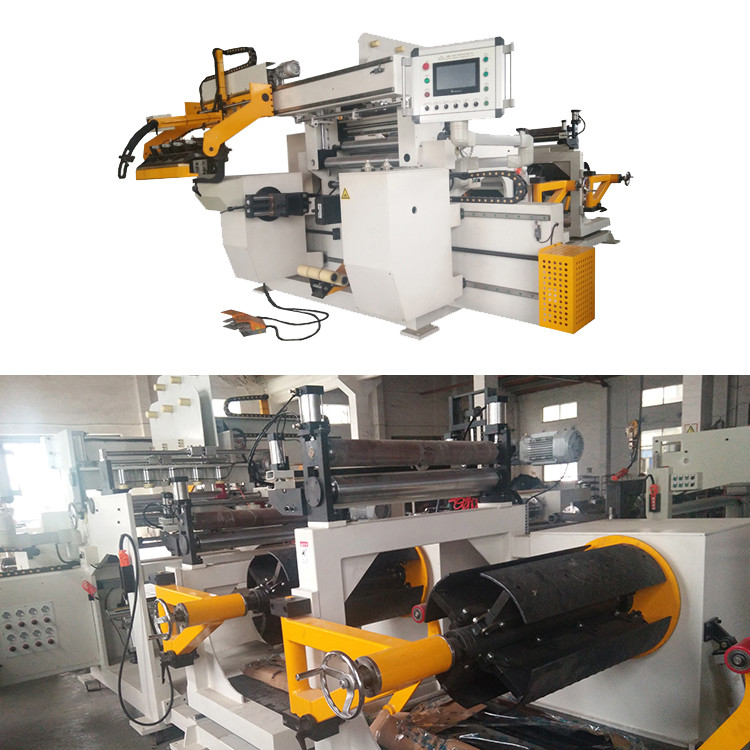

Fico 1: Vista frontale di rame della bobinatrice BRJ800-2-2 della stagnola

Fico 2: Vista di rame della parte posteriore della bobinatrice BRJ800-2-2 della stagnola
