Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | bobinatrice della stagnola di saldatura a freddo | Uso: | stagnola d'avvolgimento |
|---|---|---|---|
| Larghezza della stagnola: | massimo 200mm | Spessore della stagnola: | 0,2 ~ 3mm |
| Potere del motore: | 4kw | Decoiler: | un insieme |
| Colore: | Secondo i requisiti | Garanzia: | 12 mesi |
| Evidenziare: | bobina della stagnola del trasformatore 4kw,bobina della stagnola del trasformatore di saldatura a freddo,1 bobinatrice della stagnola del trasformatore del decoiler |
||
Trasformatore che fa macchina bobinatrice della lamina del trasformatore della saldatura a pressione fredda dell'attrezzatura
Descrizione dell'avvolgitrice per fogli di trasformatore BRJ200
L'avvolgitrice per fogli di trasformatore BRJ200 è un tipo di attrezzatura per la produzione di trasformatori.Il tipo di bobinatrice per fogli di trasformatore viene utilizzato principalmente per avvolgere bobine di fogli di rame o alluminio.Le bobine possono essere utilizzate per realizzare trasformatori in resina o altri prodotti simili.L'avvolgitore del foglio del trasformatore è dotato di un'unità di saldatura a pressione fredda per saldare insieme materiali diversi, come la saldatura di fogli di alluminio e sbarre collettrici di rame.Con un touch screen e HMI, è molto facile azionare l'avvolgitrice del foglio del trasformatore.L'avvolgitrice a lamina è caratterizzata da avviamento lento, movimento preciso, alta automazione e così via.
Dettagli rapidi dell'avvolgitrice per fogli di trasformatore BRJ200
Parametri tecnici della macchina per l'avvolgimento del foglio del trasformatore BRJ200
Di seguito sono riportate le specifiche standard tipiche dell'avvolgitrice per pellicole per trasformatori BRJ200, tuttavia, la macchina può anche essere prodotta come richiesto.
| Massimo.Larghezza lamina: | 200 mm |
| Bobina finita OD.: | 600mm |
| Forma della bobina avvolta: | Rotondo, ovale e rettangolo ecc. |
| Materiale del conduttore: | Rame o alluminio |
| Spessore lamina Cu: | 0,2 ~ 2,0 mm |
| Spessore della lamina di alluminio: | 0,3 ~ 3,0 mm |
| ID materiale lamina: | 500 mm |
| Diametro esterno massimo del materiale della lamina: | 1000 mm |
| Numero dell'aspo della lamina: | 1 pc |
| Gamma di espansione dell'aspo svolgitore: | Φ420 ~ Φ520 mm |
| Peso massimo della bobina: | 750kg |
| Modalità di rettifica: | Rilevamento fotoelettrico |
| Rettifica della precisione della deviazione: | ±0,5 mm |
| Unità di pulizia: | pneumatico |
| Numero di svolgitore di carta isolante: | 1 set |
| Diametro massimo della bobina di carta isolante: | 400 mm |
| ID bobina di carta isolante .: | 76 mm |
| Albero svolgitore di carta isolante: | Espandibile (apertura/chiusura pneumatica) |
| Velocità di avvolgimento: | 0 ~ 60 giri/min |
| Massimo.Coppia di lavoro: | 3.000 Nm |
| Potenza di avvolgimento: | 4kw |
| Pressione di saldatura: | 200 KN |
| Dispositivo di saldatura a freddo: | 1 set |
| Dispositivo di posizionamento: | 1 set |
| Dispositivo di macinazione: | 1 set |
| Stampo per saldatura a freddo: | 6 set |
| Sistema di controllo: | PLC |
| Interfaccia operativa: | Touch screen |
| Intervallo di conteggio: | 0 ~ 9999,9 |

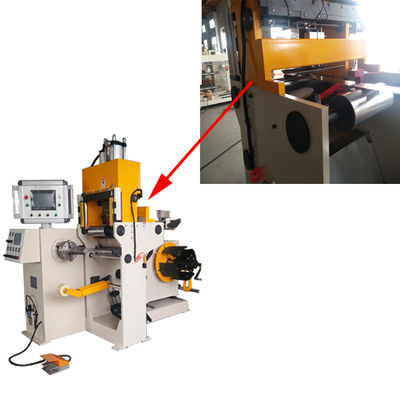

Fig 1: Vista completa della macchina per l'avvolgimento del foglio del trasformatore BRJ200
Fig 1: Vista laterale della macchina per l'avvolgimento del foglio del trasformatore BRJ200
