Bobinatrice automatica della lamina di rame TIG della striscia della lamina del reattore elettrica

Bobinatrice automatica per bobine di lamina di rame TIG

Descrizionedella macchina per l'avvolgimento di fogli di rame BRJ600-2-2

L'avvolgitrice per fogli di rame BRJ600-2-2 è un avvolgitore per fogli specail per l'avvolgimento di bobine di fogli di reattori e altri prodotti simili.L'avvolgitrice per lamina di rame è dotata di due mandrini per il bloccaggio dell'anima in ferro e la lamina può essere avvolta direttamente sull'anima.Con due servomotori azionati, i due mandrini hanno la stessa coppia, che garantisce la buona forma della bobina avvolta.Questo tipo di bobinatrice per fogli di rame può avvolgere uno o due strati di fogli di rame con spessore 0,2 mm ~ 2 mm e fogli di alluminio con spessore 0,3 mm ~ 3 mm.Due sensori fotoelettrici sono adottati per correggere la posizione del foglio durante l'avvolgimento.Con il sistema di controllo basato su PLC, l'avvolgitrice per fogli di rame può essere azionata facilmente.Tutti i parametri dell'avvolgitrice in lamina di rame possono essere inseriti tramite un touch screen.L'avvolgitore in lamina di rame presenta un avviamento lento, una coppia elevata, un'elevata automazione e così via.

Prestodetails dell'avvolgitrice per fogli di rame BRJ600-2-2

• Guida di due servomotori
• Due mandrini che bloccano l'anima in ferro
• ID materiale lamina 500mm
• Materiale della lamina massima OD 1000 mm
• Velocità massima di avvolgimento 26 giri/min
• Potenza avvolgimento 11kw
• Saldatura TIG
• Colore personalizzato

Tecnicopparametridella macchina per l'avvolgimento di fogli di rame BRJ600-2-2

Di seguito sono riportate le specifiche standard tipiche di BRJ600-2-2, tuttavia, l'avvolgitrice per fogli può anche essere prodotta come richiesto.

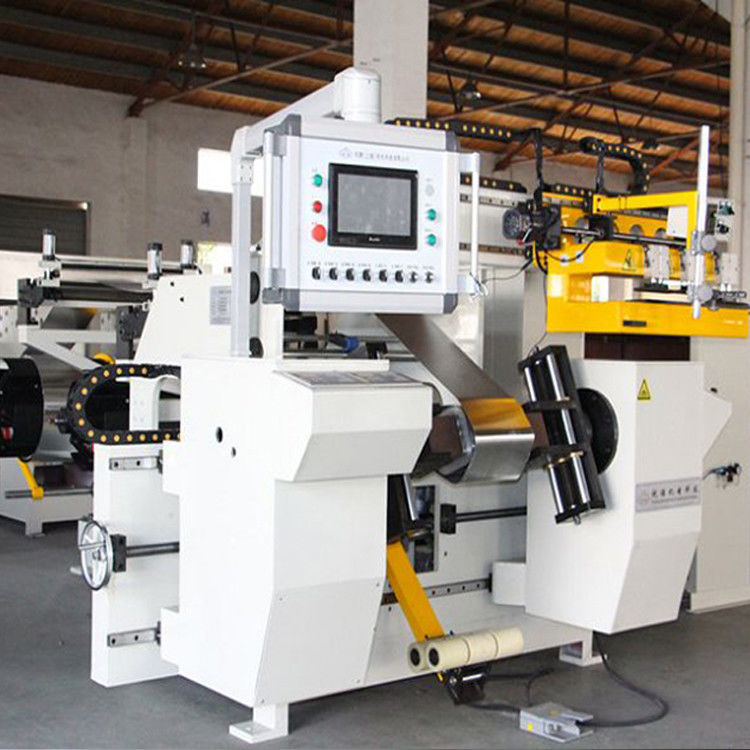

Fig 1: Vista frontale dell'avvolgitrice per fogli di rame BRJ600-2-2

Fig 2: Avvolgitore di fogli di rame della macchina avvolgitrice BRJ600-2-2
