Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | macchina per l'avvolgimento del foglio del trasformatore | funzione: | fabbricazione della bobina del trasformatore |
|---|---|---|---|
| Spessore lamina Cu: | 0,2 - 2,0 mm | Spessore foglio di alluminio: | 0,3 - 3,0 mm |
| Massimo. larghezza del foglio: | 1200 mm | Colore: | come richiesto |
| Potenza del motore: | 15kw | Velocità di avvolgimento: | 0 ~ 18 giri/min |
| Evidenziare: | bobinatrice della lamina del trasformatore di larghezza di 1200mm,controllo dello SpA della bobinatrice della lamina del trasformatore,bobinatrice della lamina del trasformatore della striscia di rame |
||

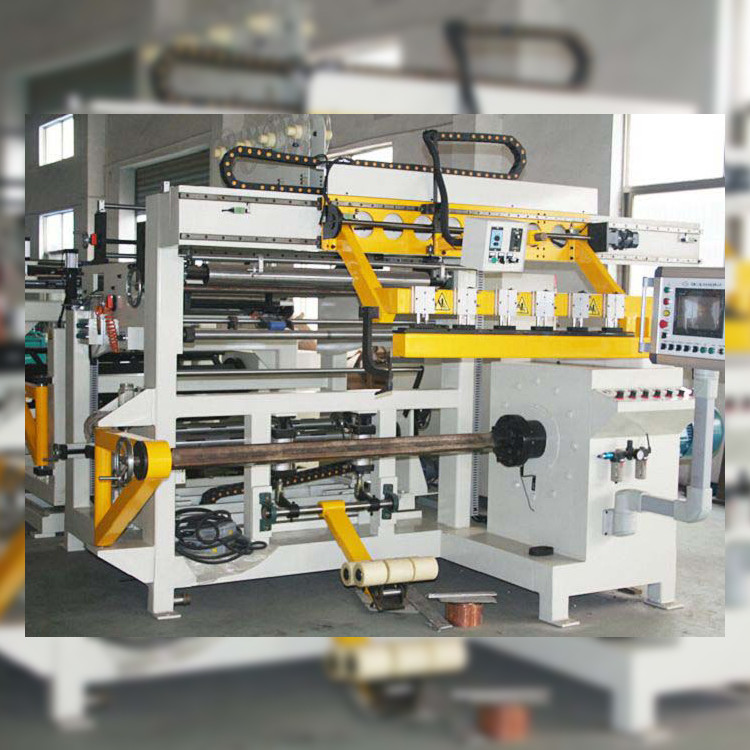

Lo SpA controlla la bobinatrice della stagnola del trasformatore di LV che avvolge la striscia del rame di larghezza di 1200mm
Descrizionedella macchina per l'avvolgimento del foglio del trasformatore BRJ1200-2
L'avvolgitore di fogli per trasformatori a bassa tensione BRJ1200-2 è un'apparecchiatura professionale per avvolgere bobine di fogli di conduttori per realizzare bobine di trasformatori a secco e altri prodotti simili.L'avvolgitore del foglio del trasformatore è dotato di un motore di avvolgimento principale di grande potenza, svolgitori del foglio, svolgitori dell'isolamento, sensore fotoelettrico e taglierina ecc. L'avvolgitore del foglio del trasformatore può avvolgere uno o due strati di foglio con una larghezza massima di 1200 mm.Con l'unità di saldatura TIG, l'avvolgitore del foglio del trasformatore può saldare insieme il film del conduttore con la barra collettrice.Con un solo touch screen, è molto facile utilizzare l'avvolgitore del foglio del trasformatore.
Principaleccomponentidella bobinatrice del foglio del trasformatoreBRJ1200-2
Tecnicopparametridella macchina per l'avvolgimento del foglio del trasformatore BRJ1200-2
Di seguito sono riportate le specifiche standard tipiche dell'avvolgitrice per pellicole per trasformatori BRJ1200-2, tuttavia, l'avvolgitrice per pellicole per trasformatori può anche essere prodotta come richiesto.
| Massimo.Larghezza lamina: | 1.200 mm |
| Massimo.Bobina finita OD: | Φ1.000 mm |
| min.ID bobina finita: | Ø130 mm |
| Forma della bobina finita: | ovale, cerchio e rettangolare, ecc |
| Materiale della lamina del conduttore: | Rame o alluminio |
| Spessore lamina min.e Massimo.(Alluminio): | 0,3 ~ 3,0 mm |
| Spessore lamina min.e Massimo.(Rame): | 0,2 ~ 2,0 mm |
| Materiale lamina conduttore OD.: | Φ1.000 mm |
| ID materiale lamina conduttore: | Ø500 mm |
| Diametro dell'aspo del conduttore: | Φ400 ~ 520 mm |
| Potenza di avvolgimento: | 15KW |
| Velocità di avvolgimento: | 0~20 giri/min |
| Modalità di saldatura: | TIG |
| Modalità di taglio: | Cesoia rotante elettrica |
| Albero svolgitore isolante: | Espandibile (apertura/chiusura pneumatica) |
| Alimentatore di strisce a riempimento finale: | 8 pz |
| Sistema di allineamento dei bordi: | Deviazione di rettifica automatica di rilevamento fotoelettrico |
| Interfaccia utente: | Schermo tattile da 10 pollici (254 mm). |
| Intervallo di conteggio: | 0 ~ 9999,9 |
FIG 1: Vista laterale dell'avvolgitrice del foglio del trasformatore
Fig 2: Vista posteriore della macchina per l'avvolgimento del foglio del trasformatore BRJ1200-2
