Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | bobinatrice della stagnola del trasformatore | Funzione: | bobina d'avvolgimento della stagnola |
|---|---|---|---|
| Motore a vento: | 22kw | Velocità di avvolgimento: | 0 ~ 18 giri/min. |
| Spessore della striscia del Cu: | 0,2 ~ 2.0mm | Spessore della striscia di Al: | 0,3 ~ 3.0mm |
| Unità di sbavatura: | 2 insiemi | Unità di pulizia: | 2 insiemi |
| Evidenziare: | Tipo asciutto dell'argano della stagnola del trasformatore,Bobinatrice programmabile della stagnola del trasformatore,Bobinatrice della stagnola del trasformatore del sistema dello SpA |
||
Tipo asciutto programmabile bobinatrice del sistema di controllo dello SpA della stagnola del trasformatore di bassa tensione
Descrizione della bobinatrice BRJ1400-2 della stagnola del trasformatore
La bobinatrice automatica BRJ1400-2 della stagnola del trasformatore di LV è un'attrezzatura di avvolgimento professionale, che pricipalmente è utilizzata per avvolgere il tipo asciutto bobine della stagnola del trasformatore ed altri simili prodotti di bassa tensione. Sia la stagnola di rame che il di alluminio possono essere trattati da questo genere di bobinatrice della stagnola. Con il motore a vento 22kw, questo genere di bobinatrice della stagnola del trasformatore può trattare uno o due strato di stagnola ed uno o due strato del materiale di isolamento, quali carta o simile materiale. La bobinatrice della stagnola del trasformatore può avvolgere la stagnola con la larghezza massima 1400mm. Con la saldatrice ed il dispositivo di raffreddamento di TIG, la bobinatrice della stagnola del trasformatore può saldare insieme la stagnola con la sbarra collettrice. L'allineamento automatico del bordo della stagnola si assicura che i bordi della bobina siano diritti e regolari quando avvolga. È facile da operare la bobinatrice della stagnola del trasformatore tramite un touch screen.
Componenti principali della bobinatrice BRJ1400-2 della stagnola del trasformatore
1. Struttura principale
2. Unità d'avvolgimento
3. Decoiler della stagnola
4. Decoiler dell'isolamento
5. alimentatore diriempimento della striscia
6. Sistema di pulizia
7. Taglio del sistema
8. Sistema di sbavatura della stagnola
9. Sistema di allineamento del bordo
10. Unità di saldatura automatica
11. Sistema di controllo elettronico
12. Sistema pneumatico
Parametri tecnici della bobinatrice BRJ1400-2 della stagnola del trasformatore
Le specifiche standard tipiche della bobinatrice BRJ1400-2 della stagnola del trasformatore sono indicate sotto, tuttavia, la bobinatrice della stagnola del trasformatore può anche essere fabbricata come richiesto.
| Larghezza massima della stagnola: | 1,400mm |
| Coil OD di Max. Finished.: | 1,000mm |
| Forma finita della bobina: | ovale, rotondo e rettangolare, ecc. |
| Conduttore Foil Material: | Rame o alluminio |
| Conduttore massimo Material OD.: | Φ1,000mm |
| Identificazione di Material del conduttore: | Φ500mm |
| Numero di Decoiler della stagnola: | 2 pc |
| Diametro di Decoiler della stagnola: | gamma regolabile 400-520mm |
| Max. Coil Weight: | 2,000KG |
| Dimensione d'avvolgimento del mandrino: | 80×80×1750 millimetro |
| Modo di saldatura: | TIG |
| Taglio del modo: | Taglio elettrico del disco |
| Numero di Decoiler dell'isolamento: | 2 pc |
| Isolamento massimo OD materiale.: | Φ400mm |
| Identificazione materiale dell'isolamento: | Φ76mm |
| alimentatore diriempimento della striscia: | 8 pc |
| Sistema di allineamento del bordo: | Lettura fotoelettrica |
| Sistema di controllo elettronico: | SpA |
| Interfaccia utente: | touch screen 10inch (254mm) |
| Contando i giri variano: | 0 ~ 9999,9 |
| Peso totale: | 8000Kg |
| Dimensione (L*W*H) | 5800*2850*2500mm |

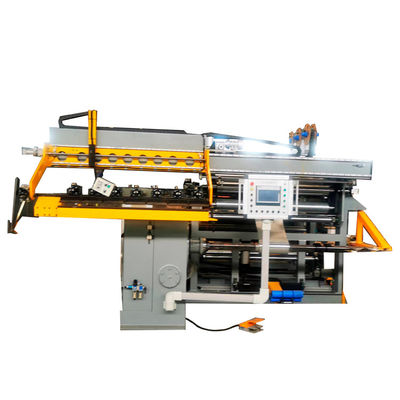

Fico 1: Vista frontale della bobinatrice BRJ1400-2 della stagnola del trasformatore
Fico 2: Vista della parte posteriore della bobinatrice BRJ1400-2 della stagnola del trasformatore
