Descrizione della bobinatrice di rame BRJ1400-2 della stagnola

Il tipo asciutto la bobinatrice BRJ1400-2 della stagnola del rame del trasformatore è un'attrezzatura professionale per le bobine d'avvolgimento per il trasformatore fuso della resina ed altri simili prodotti. Il genere di bobinatrice di rame della stagnola, cioè i láminas de aluminio di Máquina de bobinado de, può trattare uno o due strato del film o del foglio di alluminio di rame con la larghezza da 300mm a 1400mm. La bobinatrice di rame della stagnola può anche avvolgere uno o due strato della carta dell'isolamento di strato con stagnola. Con l'unità automatica della saldatura di TIG, il macihne d'avvolgimento della stagnola può saldare insieme la stagnola del conduttore con la sbarra collettrice. Inoltre, la bobinatrice di rame della stagnola può essere personalizzata come richiesto, quale la gamma espandentesi del decoiler della stagnola. Solitamente, la gamma espandentesi del decoiler della stagnola è 420 - 520mm, che è adatta a stagnola del conduttore con il diametro interno 500mm. Il sistema di controllo è basato sullo SpA.

Componenti principali della bobinatrice di rame BRJ1400-2 della stagnola

1. La struttura principale, struttura saldata ferro è molto forte e stabile

2. Unità di bobina, con il motore 22kw, fornente alta coppia di torsione

3. Sventi il decoiler, un decoiler di due stagnole adatto a stagnola del conduttore con il diametro interno 500mm

4. Decoiler dell'isolamento, decoiler dell'isolamento due per la collocazione dell'isolamento Paer con l'identificazione 76mm OD 400mm

5. alimentatore diriempimento della striscia, supporto otto per il riempitore dell'isolamento dell'estremità

6. Sistema di pulizia, due insiemi

7. Sistema di taglio, un insieme

8. Sistema di sbavatura della stagnola, due insiemi.

Parametri tecnici della bobinatrice di rame BRJ1400-2 della stagnola

Le specifiche standard tipiche della bobinatrice di rame BRJ1400-2 della stagnola sono indicate sotto, tuttavia, la bobinatrice di rame della stagnola può anche essere fabbricata come richiesto.

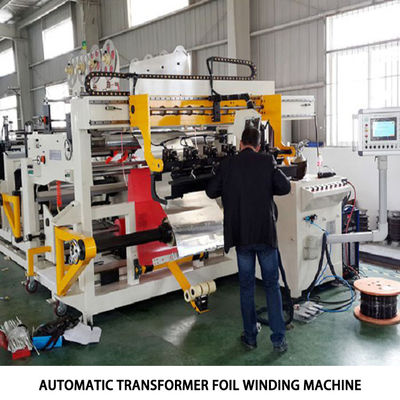

Fico 1: Vista frontale di rame della bobinatrice BRJ1600-2 della stagnola

Fico 2: Decoiler di rame dell'isolamento della bobinatrice BRJ1600-2 della stagnola
