| nome: | bobinatrice della stagnola del trasformatore | Funzione: | bobina d'avvolgimento della stagnola |
|---|---|---|---|
| Motore a vento: | 15KW | Velocità di avvolgimento: | 18 giri/min. |
| Spessore della stagnola del Cu: | 0,2 ~ 2.0mm | Spessore della lamina di alluminio: | 0,3 ~ 3.0mm |
| Unità di sbavatura: | Insiemi 1 | Unità di pulizia: | Insiemi 1 |
| Evidenziare: | Una bobinatrice della stagnola del trasformatore di strato,Tipo asciutto argano della stagnola del rame del trasformatore,Bobinatrice della stagnola del trasformatore di 1 strato |
||
Uno strato 1400 millimetri di larghezza del rame della stagnola della striscia di tipo asciutto bobinatrice dell'argano della stagnola del trasformatore
Descrizione della bobinatrice BRJ1400 della stagnola del trasformatore
La bobinatrice BRJ1400 della stagnola del trasformatore pricipalmente è utilizzata per avvolgere il tipo asciutto bobine della stagnola del trasformatore ed altri simili prodotti di bassa tensione. Il conduttore della stagnola può essere striscia di rame o di alluminio. Questo genere di bobinatrice della stagnola del trasformatore, cioè i láminas de aluminio di Máquina de bobinado de, può trattare uno strato del conduttore della stagnola ed uno o due strato del materiale di isolamento, quali carta o simile materiale. La bobinatrice della stagnola del trasformatore può essere utilizzata per avvolgere la stagnola con la larghezza massima 1400mm. Con l'unità di TIG, la bobinatrice della stagnola del trasformatore può saldare insieme la stagnola con la sbarra collettrice. L'allineamento automatico del bordo della stagnola si assicura che i bordi della bobina siano diritti e regolari quando avvolga. Con il sistema di controllo dello SpA, è facile da operare la bobinatrice della stagnola del trasformatore tramite un touch screen.
Componenti principali della bobinatrice BRJ1400 della stagnola del trasformatore
1. Struttura principale
2. Unità d'avvolgimento
3. Decoiler della stagnola
4. Decoiler dell'isolamento
5. alimentatore diriempimento della striscia
6. Sistema di pulizia
7. Taglio del sistema
8. Sistema di sbavatura della stagnola
9. Sistema di allineamento del bordo
10. Unità di saldatura automatica
11. Sistema di controllo elettronico
12. Sistema pneumatico
Parametri tecnici della bobinatrice BRJ1400 della stagnola del trasformatore
Le specifiche standard tipiche della bobinatrice BRJ1400 della stagnola del trasformatore sono indicate sotto, tuttavia, la bobinatrice della stagnola del trasformatore può anche essere fabbricata come richiesto.
| Lunghezza assiale (larghezza della stagnola): | 1,400mm |
| Coil OD di Max. Finished.: | 1,000mm |
| Forma finita della bobina: | ovale, rotondo e rettangolare, ecc. |
| Conduttore Foil Material: | Rame o alluminio |
| Conduttore Material OD.: | Ø1,000mm, massimo |
| Identificazione di Material del conduttore: | Ø500mm |
| Numero di Decoiler della stagnola: | 1 pc |
| Diametro di Decoiler della stagnola: | gamma regolabile Ø400 ~ 520mm |
| Max. Coil Weight: | 1,500KG |
| Dimensione d'avvolgimento del mandrino: | 80×80×1750 millimetro |
| Modo di saldatura: | TIG |
| Taglio del modo: | Taglio elettrico del disco |
| Numero di Decoiler dell'isolamento: | 2 pc |
| Isolamento massimo OD materiale.: | Ø400mm |
| Identificazione materiale dell'isolamento: | Ø76mm |
| alimentatore diriempimento della striscia: | 8 pc |
| Sistema di allineamento del bordo: | Lettura fotoelettrica |
| Sistema di controllo elettronico: | SpA |
| Interfaccia utente: | touch screen 10inch (254mm) |
| Contando i giri variano: | 0 ~ 9999,9 |
| Peso totale: | 7000Kg |
| Dimensione (LxWxH): | 4500 x 2850 x 2500mm |

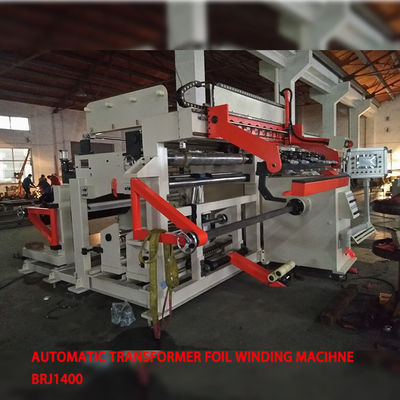

Fico 1: Vista frontale della bobinatrice BRJ1400 della stagnola del trasformatore
Fico 2: Vista della parte posteriore della bobinatrice BRJ1400 della stagnola del trasformatore
