| Nome di prodotto: | bobinatrice della stagnola del trasformatore | Uso: | bobina d'avvolgimento della striscia |
|---|---|---|---|
| Motore di avvolgimento: | 22kw | Velocità di avvolgimento: | 18 giri/min. |
| Spessore della stagnola del Cu: | 0.2 - 2.0mm | Spessore della lamina di alluminio: | 0.3 - 3.0mm |
| Unità di sbavatura: | 2 insiemi | Unità di pulizia: | 2 insiemi |
| Evidenziare: | Argano di bobina fuso del trasformatore della resina,TIG Welding Transformer Winder Machine,Macchina automatica dell'argano del trasformatore |
||

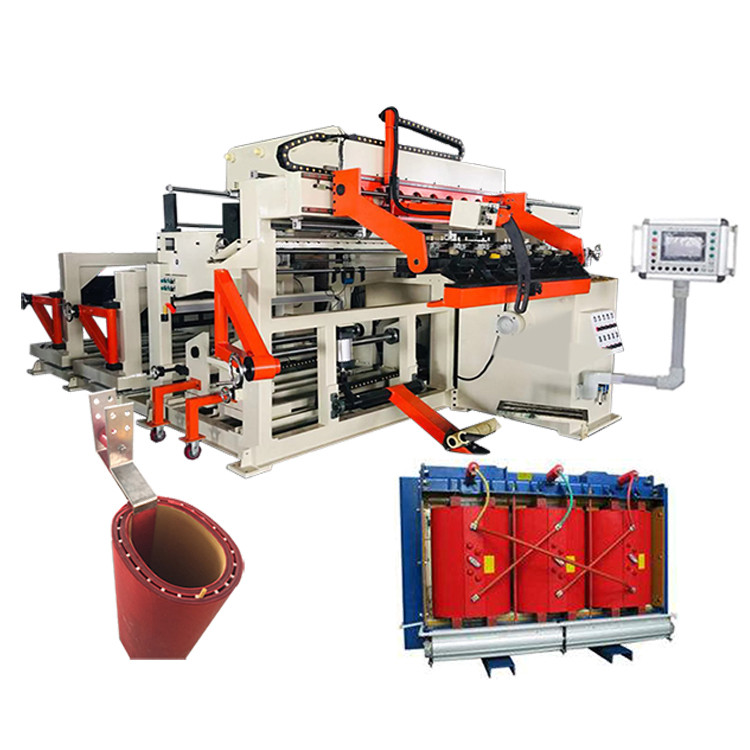

Bobinatrice automatica della stagnola del trasformatore della resina della colata di TIG Welding Copper Foil Winder
Descrizione della bobinatrice della stagnola del trasformatore
La bobinatrice BRJ1400-2 della stagnola del trasformatore della resina della colata di bassa tensione pricipalmente è utilizzata per avvolgere il rame o il foglio di alluminio per fare le bobine della stagnola del trasformatore di bassa tensione ed altri simili prodotti. Questo genere di bobinatrice della stagnola del trasformatore può trattare uno o due strato del conduttore della stagnola ed uno o due strato della carta dell'isolamento. La bobinatrice della stagnola del trasformatore è fornita dell'unità della saldatura di TIG per saldare insieme la stagnola e la sbarra collettrice. Con i sensori fotoelettrici, la bobinatrice della stagnola del trasformatore può assicurarsi che i bordi della bobina siano diritti e regolari quando avvolga. È facile da operare la bobinatrice della stagnola del trasformatore tramite un touch screen.
Componenti principali della bobinatrice BRJ1400-2 della stagnola del trasformatore
1. Struttura principale
2. Unità d'avvolgimento
3. Decoiler della stagnola
4. Decoiler dell'isolamento
5. alimentatore diriempimento della striscia
6. Sistema di pulizia
7. Taglio del sistema
8. Sistema di sbavatura della stagnola
9. Sistema di allineamento del bordo
10. Unità di saldatura automatica
11. Sistema di controllo elettronico
12. Sistema pneumatico
Parametri tecnici della bobinatrice BRJ1400-2 della stagnola del trasformatore
Le specifiche standard tipiche della bobinatrice BRJ1400-2 della stagnola del trasformatore sono indicate sotto, tuttavia questi possono essere modificati facilmente come richiesto.
| Larghezza della stagnola: | 200 ~ 1,400mm |
| Bobina arrotolata massima OD.: | 1,000mm |
| Forma arrotolata della bobina: | ovale, rotondo e rettangolare, ecc. |
| Conduttore Foil Material: | Rame o alluminio |
| Conduttore massimo Material OD.: | 1,000mm |
| Identificazione di Material del conduttore: | 500mm |
| Numero di Decoiler della stagnola: | 2 pc |
| Diametro di Decoiler della stagnola: | gamma regolabile 400 ~ 520mm |
| Max. Coil Weight: | 2,000KG |
| Dimensione d'avvolgimento del mandrino: | 80×80×1750 millimetro |
| Modo di saldatura: | TIG |
| Taglio del modo: | Taglio elettrico del disco |
| Numero di Decoiler dell'isolamento: | 2 pc |
| Isolamento massimo OD materiale.: | 400mm |
| Identificazione materiale dell'isolamento: | 76mm |
| alimentatore diriempimento della striscia: | 8 pc |
| Sistema di allineamento del bordo: | Lettura fotoelettrica |
| Sistema di controllo elettronico: | SpA |
| Interfaccia utente: | touch screen 10inch (254mm) |
| Contando i giri variano: | 0 - 9999,9 |
| Peso totale: | 8000Kg |
| Dimensione (L*W*H) | 5800*2850*2500mm |
Fico 1: Il trasformatore sventa la vista laterale della bobinatrice
Fico 2: Il trasformatore sventa la vista posteriore della bobinatrice
