Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | bobinatrice della stagnola del trasformatore | Utilizzo: | fabbricazione della bobina del trasformatore |
|---|---|---|---|
| Spessore della stagnola del Cu: | 0.2 - 2.0mm | Spessore della lamina di alluminio: | 0.3 - 3.0mm |
| Larghezza massima della stagnola: | 1200 mm | colore: | come richiesto |
| Potere del motore a vento: | 15KW | Velocità di avvolgimento massima: | 18rpm |
| Evidenziare: | TIG Foil Winding Machine Transformer,Tipo asciutto trasformatore della bobinatrice della stagnola,Tipo asciutto macchina dell'argano del trasformatore |
||

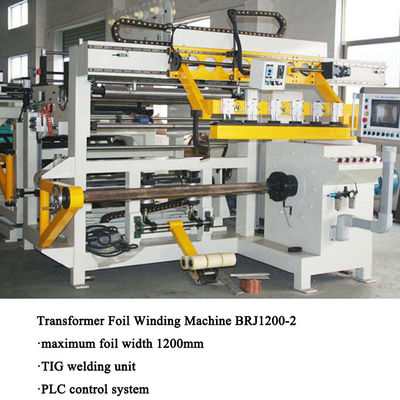

Bobinatrice della lamina del trasformatore a secco per saldatura TIG che fa il nucleo del trasformatore
Descrizionedella macchina per l'avvolgimento del foglio del trasformatore BRJ1200-2
L'avvolgitore per fogli di trasformatore a bassa tensione BRJ1200-2 viene utilizzato principalmente per avvolgere fogli di rame o alluminio con una larghezza massima di 1200 mm.L'avvolgitrice del foglio del trasformatore è dotata di un motore di avvolgimento da 15kw per azionare la testa della macchina per l'avvolgimento del foglio.L'unità di saldatura TIG è adottata sull'avvolgitrice del foglio del trasformatore per saldare insieme il foglio e la barra collettrice.Con due avvolgitori di fogli e due avvolgitori di carta isolante, l'avvolgitore di fogli per trasformatori può gestire uno o due strati di pellicola e uno o due strati di carta isolante.I sensori fotoelettrici sono adottati sull'avvolgitrice del foglio del trasformatore per assicurarsi che il bordo del foglio sia pulito durante l'avvolgimento.Il sistema di controllo dell'avvolgitrice del foglio del trasformatore è basato su PLC, che può controllare la macchina con precisione.L'interfaccia touch screen rende le operazioni facili e intuitive quando si utilizza l'avvolgitrice del foglio del trasformatore.
Componenti principalidella bobinatrice del foglio del trasformatoreBRJ1200-2
Parametri tecnicidella macchina per l'avvolgimento del foglio del trasformatore BRJ1200-2
Di seguito sono riportate le specifiche standard tipiche dell'avvolgitrice per fogli di trasformatore BRJ1000-2, tuttavia queste possono essere facilmente modificate come richiesto.
| Larghezza massima della lamina: | 1.200 mm |
| Bobina avvolta massima: | 1.000 mm |
| Forma della bobina avvolta: | ovale, cerchio e rettangolare, ecc |
| Materiale del conduttore: | Rame o alluminio |
| Spessore foglio di alluminio min.e Massimo: | 0,3 - 3,0 mm |
| Cu Foglio Spessore min.e Massimo: | 0,2 - 2,0 mm |
| Materiale massimo conduttore OD.: | 1.000 mm |
| ID materiale conduttore: | 500 mm |
| Diametro dell'aspo del conduttore: | gamma regolabile 400-520 mm |
| Potenza di avvolgimento: | 15KW |
| Velocità massima di avvolgimento: | 20 giri/min |
| Modalità di saldatura: | TIG |
| Modalità di taglio: | cesoia rotolante |
| Interfaccia utente: | Schermo tattile da 10 pollici (254 mm). |
| Intervallo di conteggio dei giri: | 0 - 9999,9 |
FIG 1: Vista laterale dell'avvolgitrice del foglio del trasformatore
Fig 2: Vista posteriore della macchina per l'avvolgimento del foglio del trasformatore BRJ1200-2
