Descrizione della bobinatrice BRJ800-2 della stagnola del trasformatore

La bobinatrice BRJ800-2 della stagnola del trasformatore pricipalmente è utilizzata per l'avvolgimento della striscia di rame o di alluminio con la larghezza massima 800mm, che può fare la bobina fusa del trasformatore della resina. La bobinatrice della stagnola del trasformatore può trattare uno o due strato di stagnola ed uno o due strato della carta dell'isolamento. Con il motore 15kw, la bobinatrice della stagnola fornisce la grande coppia di torsione per avvolgere la stagnola con la larghezza massima 800mm. L'unità della saldatura di TIG inoltre è adottata per saldare insieme la barra di rame o la barra di alluminio con stagnola o foglio di alluminio di rame. Con un touch screen, è molto facile da operare la bobinatrice della stagnola.

Dettagli rapidi della bobinatrice BRJ800-2 della stagnola del trasformatore

1) Due dereelers della stagnola

2) Due dereeleres della carta dell'isolamento

4) alimentatore della striscia del Fine-materiale di riempimento

5) Unità di pulizia

6) Unità di sbavatura

7) Sistema di allineamento del bordo

8) Unità della saldatura di TIG

Parametri tecnici della bobinatrice BRJ800-2 della stagnola del trasformatore

Le specifiche standard tipiche della bobinatrice BRJ800-2 della stagnola del trasformatore sono indicate sotto, tuttavia questi possono essere modificati facilmente come richiesto.

• Larghezza massima 800mm della stagnola
• Tipo stagnola o foglio di alluminio di rame della stagnola
• Diametro interno 500mm del rotolo della stagnola (facoltativo)
• Diametro esterno 1000mm del rotolo della stagnola (facoltativo)
• Pc di numero 2 del dereeler della stagnola
• Lunghezza 850mm del dereeler della stagnola
• Gamme espandentesi 420 - 520mm del dereeler della stagnola
• Dimensione 80x80x1150mm dell'asse di bobina
• Taglio della rotella tagliapasta di modo
• Pc di numero 2 del dereeler dell'isolamento
• Diametro esterno 400mm della carta massima dell'isolamento
• Diametro interno 76mm della carta dell'isolamento
• Lunghezza 850mm del dereeler dell'isolamento
• Lettura fotoelettrica di allineamento del bordo
• Sistema di controllo SpA
• Touch screen di HMI
• Motore a vento 15kw
• Velocità di avvolgimento massima 18rpm

Imballaggio e spedire

Imballaggio in condizione di navigare ed un 40 piedi di contenitore per spedire.

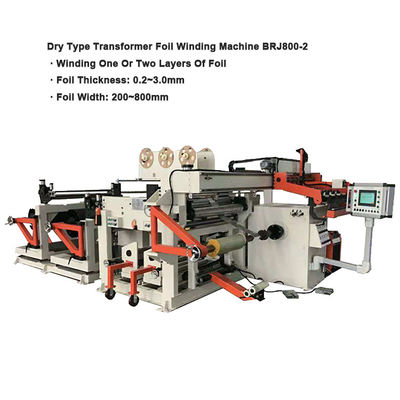

Fico 1: Vista frontale della bobinatrice BRJ800-2 della stagnola del trasformatore

Fico 2: Vista laterale della bobinatrice BRJ800-2 della stagnola del trasformatore
