Bobinatrice asciutta della stagnola di strato di Strip Winder Single del conduttore del trasformatore

Bobinatrice asciutta della stagnola del rame di strato di Strip Winder Single del conduttore del trasformatore

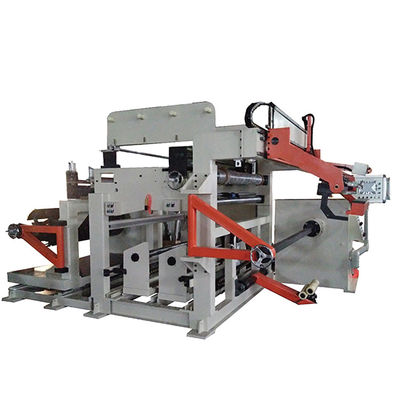

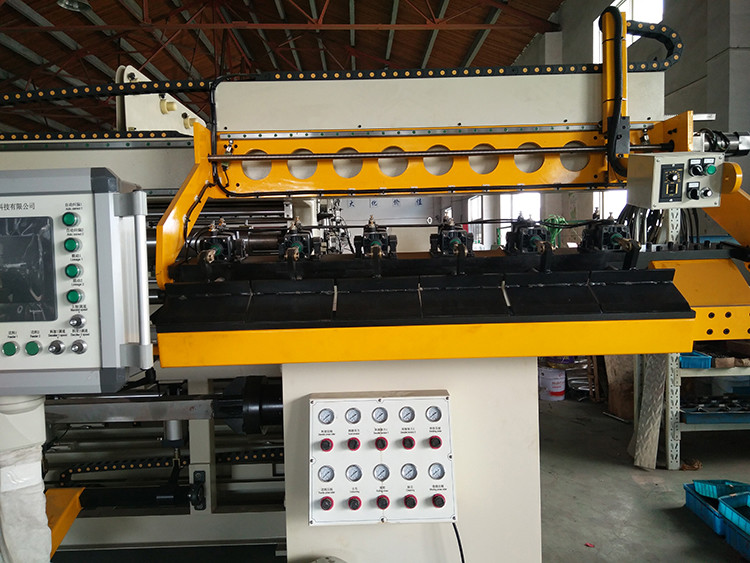

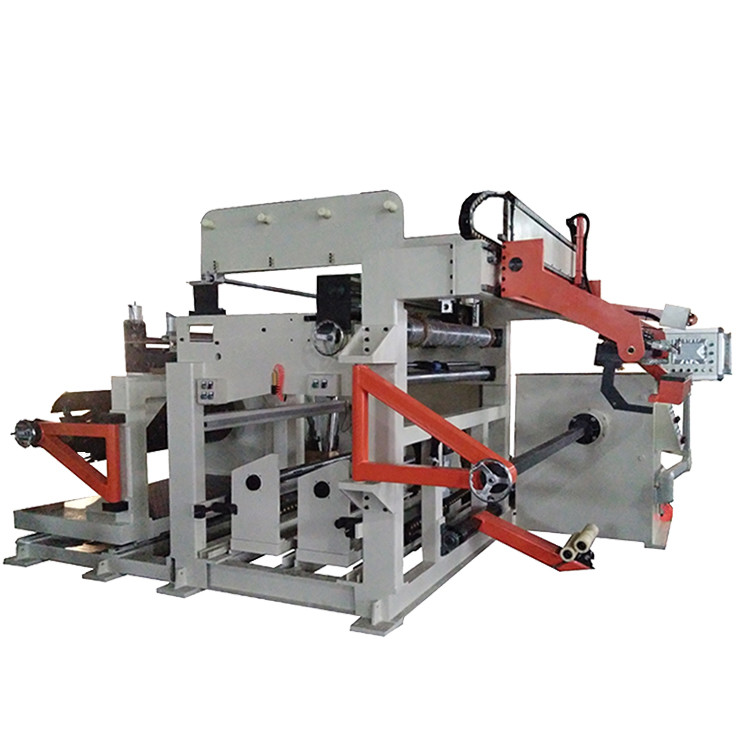

Descrizione della bobinatrice di rame BRJ1400 della stagnola

La bobinatrice BRJ1400 della stagnola del rame del trasformatore di LV pricipalmente è utilizzata per avvolgere il tipo asciutto bobina della stagnola del trasformatore. Questo genere di bobinatrice di rame della stagnola può trattare uno strato di rame o di foglio di alluminio ed uno o due strato del materiale di isolamento, quale la carta dell'isolamento. La larghezza massima della stagnola del conduttore è 1400mm. La bobinatrice di rame della stagnola è fornita della saldatrice e del dispositivo di raffreddamento di TIG per saldare insieme la stagnola con la sbarra collettrice. Una taglierina del disco è utilizzata per tagliare la stagnola. Inoltre, la bobinatrice di rame della stagnola può essere personalizzata. Per esempio, il decoiler della stagnola è per la stagnola del conduttore con il diametro interno 500mm, se la stagnola del conduttore con il diametro interno differente è usata, la gamma espandentesi del decoiler della stagnola può essere riparato secondo il diametro interno della stagnola del conduttore. Se lo spessore della stagnola è troppo grande, come 4.0mm, che devono utilizzare il più grande motore per guidare.

Dettagli rapidi della bobinatrice di rame della stagnola

• Iniziare lento
• Andamento privo d'intoppi
• Bobina stretta
• Bordo ordinato della bobina della stagnola
• Forte forza girante
• Alta automazione

Componenti principali della bobinatrice di rame della stagnola

• Unità di bobina, motore 15kw per fornire abbastanza coppia di torsione per avvolgere la stagnola
• Sventi il decoiler, un decoiler della stagnola con la larghezza di 1450mm
• Decoiler dell'isolamento, per la collocazione della carta dell'isolamento
• Alimentatore di riempimento della striscia dell'estremità
• Sistema di pulizia
• Taglio del sistema
• Sistema di rimozione della sbavatura
• Sistema di allineamento del bordo
• Unità di saldatura automatica
• Sistema di controllo elettronico

Parametri principali della bobinatrice di rame della stagnola

Le specifiche standard tipiche della bobinatrice di rame BRJ1400 della stagnola sono indicate sotto, tuttavia questi possono essere modificati facilmente come richiesto.
