| Nome: | bobinatrice della stagnola del trasformatore | Applicazione: | bobina d'avvolgimento della striscia |
|---|---|---|---|
| Motore a vento: | 22kW | Velocità di avvolgimento: | 18 giri/min. |
| Spessore della striscia del Cu: | 0.2 - 2.0mm | Spessore della striscia di Al: | 0.3 - 3.0mm |
| Unità di sbavatura: | 2 insiemi | Unità di pulizia: | 2 insiemi |
| Evidenziare: | bobinatrice della stagnola del trasformatore di bassa tensione di 18 giri/min.,argano di bobina del trasformatore di 18 giri/min.,Bobinatrice della stagnola del trasformatore di STT 22kw |
||
Bobinatrice automatica della stagnola del trasformatore di bassa tensione dell'attrezzatura di industria di elettricità
Descrizione della bobinatrice BRJ1400-2 della stagnola del trasformatore
La bobinatrice BRJ1400-2 della stagnola del trasformatore di LV pricipalmente è utilizzata per avvolgere il tipo asciutto bobine della stagnola del trasformatore ed altri simili prodotti di bassa tensione. Il conduttore della stagnola può essere striscia di rame o di alluminio. Questo genere di bobinatrice della stagnola del trasformatore può trattare uno o due strato del conduttore della stagnola ed uno o due strato del materiale di isolamento, quali carta o simile materiale. La bobinatrice della stagnola del trasformatore può avvolgere la stagnola con la larghezza massima 1400mm. Con la saldatrice ed il dispositivo di raffreddamento di TIG, la bobinatrice della stagnola del trasformatore può saldare insieme la stagnola con la sbarra collettrice. L'allineamento automatico del bordo della stagnola si assicura che i bordi della bobina siano diritti e regolari quando avvolga. Il sistema di controllo è basato sullo SpA. È facile da operare la bobinatrice della stagnola del trasformatore tramite un touch screen.
Componenti principali della bobinatrice BRJ1400-2 della stagnola del trasformatore
1. Struttura principale
2. Unità d'avvolgimento
3. Decoiler della stagnola
4. Decoiler dell'isolamento
5. alimentatore diriempimento della striscia
6. Sistema di pulizia
7. Taglio del sistema
8. Sistema di sbavatura della stagnola
9. Sistema di allineamento del bordo
10. Unità di saldatura automatica
11. Sistema di controllo elettronico
12. Sistema pneumatico
Parametri tecnici della bobinatrice BRJ1400-2 della stagnola del trasformatore
Le specifiche standard tipiche della bobinatrice BRJ1400-2 della stagnola del trasformatore sono indicate sotto, tuttavia, la macchina può anche essere fabbricata come richiesto.
| Lunghezza assiale (larghezza della stagnola): | 1,400mm |
| Coil OD di Max. Finished.: | 1,000mm |
| Forma finita della bobina: | ovale, rotondo e rettangolare, ecc. |
| Conduttore Foil Material: | Rame o alluminio |
| Conduttore Material OD.: | 1,000mm |
| Identificazione di Material del conduttore: | 500mm |
| Numero di Decoiler della stagnola: | 2 pc |
| Diametro di Decoiler della stagnola: | gamma regolabile 400-520mm |
| Max. Coil Weight: | 2,500KG |
| Dimensione d'avvolgimento del mandrino: | 80×80×1750 millimetro |
| Modo di saldatura: | TIG |
| Taglio del modo: | Taglio elettrico del disco |
| Numero di Decoiler dell'isolamento: | 2 pc |
| Isolamento massimo OD materiale.: | 400mm |
| Identificazione materiale dell'isolamento: | 76mm |
| alimentatore diriempimento della striscia: | 8 pc |
| Sistema di allineamento del bordo: | Lettura fotoelettrica |
| Sistema di controllo elettronico: | SpA |
| Interfaccia utente: | touch screen 10inch (254mm) |
| Contando i giri variano: | 0 - 9999,9 |
| Peso totale: | 8000Kg |
| Dimensione (L*W*H) | 5800*2850*2500mm |

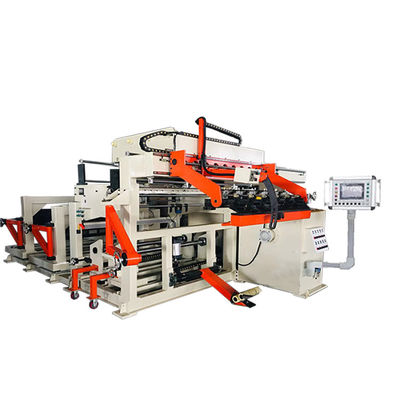

Fico 1: Vista frontale della bobinatrice BRJ1400-2 della stagnola del trasformatore
Fico 2: Vista della parte posteriore della bobinatrice BRJ1400-2 della stagnola del trasformatore
