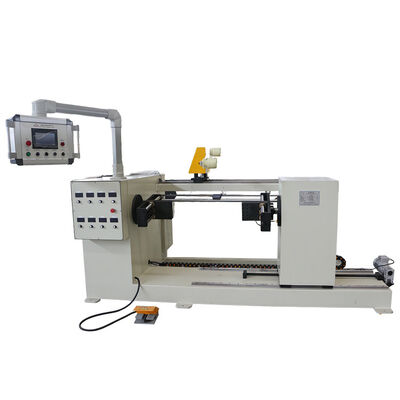

Macchina avvolgitrice automatica programmabile per bobine di reattori con larghezza di avvolgimento 1000 mm ZPX1000
1. Panoramica del prodotto
La macchina avvolgitrice automatica programmabile per bobine di reattori ZPX1000 è un'attrezzatura di avvolgimento industriale ad alta precisione con bloccaggio del nucleo, su misura per la produzione di bobine di reattori di grande larghezza. Adottando una struttura di azionamento sincrono a doppio motore e tecnologia di controllo del filo servoassistito, questo tipo di macchina avvolgitrice risolve i problemi di coppia irregolare, dislocazione del filo e avvio-arresto instabile esistenti nelle tradizionali attrezzature di avvolgimento a singolo azionamento.Supportando l'elaborazione completa di fili di rame e alluminio (tipi tondi e piatti), la macchina avvolgitrice è dotata di un sistema programmabile PLC maturo e di un HMI con schermo tattile a colori. Realizza un funzionamento di avvolgimento completamente automatico e a velocità regolabile in modo continuo, caratterizzato da avviamento morbido, funzionamento fluido e forte trazione. Con una precisione di avvolgimento ultra elevata e prestazioni meccaniche stabili, la macchina avvolgitrice è l'attrezzatura automatizzata preferita per la produzione di massa standardizzata di bobine di reattori di potenza e altri prodotti simili.
2. Vantaggi chiave del prodotto e caratteristiche principali
A differenza dei normali dispositivi di avvolgimento, la macchina avvolgitrice per bobine di reattori ZPX1000 adotta un azionamento sincrono a doppio mandrino aggiornato e un sistema di traslazione servoassistito, con vantaggi evidenti in termini di precisione, stabilità e operatività:
-
Azionamento sincrono a doppio motore e coppia bilanciata: Due motori di azionamento indipendenti controllano i doppi mandrini in modo sincrono, garantendo una coppia completamente coerente su entrambi i lati del mandrino. Evita efficacemente lo scuotimento del nucleo e la deviazione dell'avvolgimento durante il funzionamento a pieno carico.
-
Controllo della guida del filo servoassistito per un avvio-arresto stabile: Il meccanismo di traslazione del filo è azionato da un motore servoassistito ad alta precisione, ottenendo un'accelerazione e una decelerazione ultra-fluide. Non si verificano salti, sovrapposizioni o dislocazioni del filo durante frequenti avvii e arresti, migliorando notevolmente la qualità della formazione della bobina.
-
Ampia compatibilità per fili tondi e piatti: Adattamento flessibile a specifiche multiple di fili conduttivi. Supporta fili tondi da 0,3-5,0 mm e fili piatti di rame/alluminio fino a 5x12 mm, soddisfacendo diverse esigenze di produzione di bobine di reattori.
-
Struttura robusta e ad alta affidabilità: Telaio meccanico ottimizzato con capacità di carico massima di 1000 kg, abbinato a un motore di azionamento ad alta potenza da 4,4 KW. Funziona stabilmente per lungo tempo con un basso tasso di guasto, adatto alla produzione industriale continua.
-
Funzionamento intuitivo: Dotata di uno schermo tattile a colori intuitivo, l'intera macchina presenta una semplice impostazione dei parametri, un funzionamento visivo e una bassa soglia di apprendimento per gli operatori.
-
Garanzia post-vendita senza preoccupazioni: Viene fornita con una garanzia standard di un anno sull'intera macchina, fornendo un supporto tecnico affidabile e un servizio post-vendita per gli utenti industriali globali.
3. Parametri tecnici completi
Tutti i parametri della macchina avvolgitrice automatica per bobine di reattori ZPX1000 adottano una configurazione standard industriale, supportando la personalizzazione in base ai requisiti di produzione del cliente:
|
Elemento di specifica
|
Dati tecnici
|
|
Modello attrezzatura
|
ZPX1000
|
|
Larghezza massima di avvolgimento
|
1000 mm
|
|
Materiale filo applicabile
|
Filo di rame, Filo di alluminio
|
|
Intervallo diametro filo tondo
|
Φ0,3 mm ~ Φ5,0 mm
|
|
Dimensioni massime filo piatto
|
5 mm × 12 mm
|
|
Altezza centro
|
900 mm
|
|
Lunghezza albero
|
1300 mm
|
|
Diametro esterno bobina finita massimo
|
800 mm
|
|
Capacità di carico massima
|
1000 kg
|
|
Potenza motore principale
|
4,4 KW
|
|
Intervallo velocità di avvolgimento
|
0-160 giri/min
|
|
Modalità di regolazione della velocità
|
Regolazione continua della velocità a frequenza variabile
|
|
Passo di diffusione minimo
|
0,01 mm
|
|
Modalità di conteggio
|
Conteggio ad alta precisione a 5 cifre
|
|
Numero di spire di avvolgimento preimpostato massimo
|
9999,9 spire
|
|
Sistema di controllo
|
Controllo programmabile PLC + HMI con schermo tattile a colori
|
|
Periodo di garanzia
|
1 anno
|
4. Principio di funzionamento
La macchina avvolgitrice per bobine con bloccaggio del nucleo ZPX1000 adotta la modalità di azionamento sincrono a doppio mandrino e controllo di collegamento servoassistito. L'attrezzatura blocca saldamente il nucleo di ferro del reattore tramite doppi mandrini, e i doppi motori azionano i mandrini per ruotare in modo sincrono per garantire un'uscita di coppia bilanciata. Il sistema di guida del filo servoassistito controlla con precisione la traiettoria di alimentazione del filo e il passo di diffusione, corrispondendo in tempo reale alla velocità di rotazione del mandrino.Gli operatori impostano spire, passo e altri parametri tramite lo schermo tattile PLC. Il sistema esegue automaticamente l'avvolgimento completo, realizzando avviamento morbido, funzionamento stabile e arresto preciso. L'intero processo evita errori di funzionamento manuale, garantendo una disposizione piatta del filo, una struttura compatta della bobina e prestazioni elettriche stabili delle bobine di reattori finite.
5. Scenari di applicazione
Questa macchina avvolgitrice programmabile è applicata professionalmente alla produzione di massa e all'elaborazione di varie bobine di reattori medie e grandi, ampiamente utilizzata nella produzione di apparecchiature elettriche, generazione di energia da fonti rinnovabili, controllo industriale, ingegneria elettrica e altri settori. È adatta per reattori filtranti, reattori di compensazione di potenza, reattori inverter e varie produzioni di bobine induttive di grande larghezza personalizzate, diventando l'attrezzatura di supporto standard per le imprese di produzione elettrica di fascia media e alta.
6. FAQ
D1: Questa macchina può lavorare sia filo piatto che filo tondo per bobine di reattori?
R: Sì. La ZPX1000 supporta la doppia lavorazione di filo tondo di rame/alluminio (0,3-5,0 mm) e filo piatto (massimo 5x12 mm). Il sistema di guida del filo e di tensione può essere rapidamente regolato per passare a specifiche di filo diverse, con una forte flessibilità di produzione.
D2: Qual è il vantaggio dell'azionamento sincrono a doppio motore rispetto alle macchine a singolo azionamento?
R: L'uscita di coppia sincrona a doppio motore garantisce nessun disallineamento o scuotimento del nucleo di ferro durante l'avvolgimento ad alto carico e di grande larghezza. Migliora efficacemente l'uniformità dell'avvolgimento, evita deviazioni del filo e spazi tra gli strati, e migliora notevolmente la resa delle bobine di reattori ad alta precisione.
D3: L'attrezzatura è facile da usare per i nuovi lavoratori?
R: Dotata di uno schermo tattile a colori visivo e di una funzione di memorizzazione delle ricette programmabili, l'operazione è semplice e intuitiva. Dopo una formazione semplice, gli operatori possono completare l'impostazione dei parametri, la memorizzazione dei programmi e l'operazione di avvio-arresto con un clic, riducendo efficacemente la dipendenza dalla manodopera.
