ZPX400 Automatic Transformer Coil Winding Machine.
Meta Descrizione
ZPX400 macchina di avvolgimento a bobina di trasformatore automatico dispone di guida servo a filo 750W, alta velocità 200rpm, controllo PLC e HMI.Adatti per l'avvolgimento di fili di rame/alluminio piatti e rotondi per la fabbricazione di trasformatori.
Visualizzazione

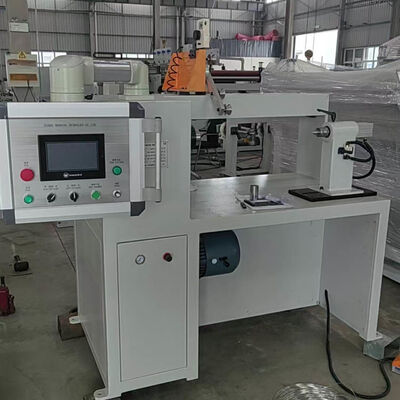

La macchina di avvolgimento automatico a bobina del trasformatore ZPX400 è un'attrezzatura di avvolgimento di filo di alta precisione di livello industriale progettata per la produzione professionale di trasformatori.Costruito per la versatilità e la consistenza, questo avvolgitore automatico di filo di rame supporta sia l'avvolgimento rotondo che piatto di filo di rame e alluminio, coprendo una vasta gamma di esigenze di produzione di bobine di trasformatori per energia, distribuzione,e trasformatori elettronici.Equipaggiati con una precisioneSistema di guida del filo servo a 750 W, la macchina di avvolgimento a bobina fornisce una disposizione precisa e stabile del filo durante il funzionamento ad alta velocità, evitando efficacemente la sovrapposizione del filo e l'avvolgimento disordinato.con una lunghezza massima di tracciamento di 400 mm, la macchina di avvolgimento delle bobine può ospitare bobine con un'altezza massima di avvolgimento di 400 mm.l'apparecchiatura realizza la regolazione della velocità senza passaggio, con precisione di conteggio dei giri e impostazione dei parametri con un solo clic, riducendo notevolmente la difficoltà di funzionamento e migliorando la coerenza di produzione.si assicura una flessibilità, risparmio di manodopera e sicurezza di lunga durata dell'operazione industriale.
Caratteristiche chiave e vantaggi tecnici
-
Compatibilità a doppio filo: pienamente applicabile all'avvolgimento di fili piatti e di fili rotondi, supportando materiali di rame e alluminio per soddisfare le diverse esigenze di produzione dei trasformatori.
-
Guida del filo servo di precisione: un servomotore da 750 W azionare la guida del filo per un movimento trasversale stabile; il passo minimo di diffusione raggiunge 0,01 mm, garantendo una disposizione ordinata e uniforme della bobina senza deviazione del filo.
-
Funzionamento ad alta velocità e stabile: il motore di avvolgimento principale da 2,2 kW supporta una velocità regolabile fino a 200 giri al minuto.
-
Controllo intelligente PLC + HMI: sistema di controllo digitale con funzione di conteggio preciso a 5 cifre garantisce giri di avvolgimento precisi e rendimento del prodotto stabile; il pannello touch screen consente una regolazione dei parametri semplice ed efficiente.
-
Progettazione umanizzata e sicura: dotato di un sistema ausiliario pneumatico e di un interruttore a pedali per il funzionamento a mani libere, migliorando l'efficienza del lavoro e la sicurezza operativa nella produzione di massa.
-
Struttura industriale durevole: il supporto triangolare della coda migliora la stabilità complessiva; il design con un'altezza centrale ragionevole si adatta a vari dispositivi di bobina e ambienti di produzione.
Rapidi dettagli del prodotto
-
Potenza del motore principale: 2,2 kW per avvolgimento stabile ad alta coppia
-
Velocità di lavoro massima: 200 giri al minuto, avvolgimento ad alta efficienza
-
Sistema di controllo centrale: controllo intelligente PLC + schermo sensoriale HMI
-
Oggetto di lavorazione: filo piatto e filo rotondo (rame / alluminio)
-
Sistema ausiliario: sistema di assistenza pneumatico + comando del pedale del piede
-
Funzione di precisione: precisione del conto dei giri a 5 cifre
Parametri tecnici completi
Le seguenti sono le specifiche standard della macchina di avvolgimento a bobina del trasformatore automatico ZPX400.Tutti i parametri tecnici possono essere personalizzati in base ai requisiti di produzione e di lavorazione della bobina effettivi del cliente.
|
Articolo della specifica
|
Dati tecnici
|
|
Altezza del centro della macchina
|
900 mm
|
|
Struttura della coda
|
Supporto triangolare (supporto a carico stabile)
|
|
Potenza del motore di avvolgimento
|
2.2kw
|
|
Intervallo di velocità di lavoro
|
0 ~ 200 giri/min
|
|
Modalità di regolazione della velocità
|
Regolamento della velocità senza passaggio
|
|
Sistema di controllo
|
PLC + HMI touch screen
|
|
Specifica del filo piatto massimo
|
2.0 mm × 8.0 mm
|
|
Intervallo di diametro del filo rotondo
|
Φ0,3 mm ~ Φ4,0 mm
|
|
Altezza massima di avvolgimento
|
400 mm
|
|
Diametro di rotazione massimo
|
500 mm
|
|
Distanza minima di diffusione
|
0.01 mm (disposizione del filo ad alta precisione)
|
|
Funzione di conteggio
|
Conteggio preciso a 5 cifre
|
|
Conteggio del raggio di rotazione
|
0 ~ 9999,9 giri
|
|
Potenza del motore guida del filo
|
Servomotore da 750 W
|
|
Lunghezza trasversale della guida del filo
|
400 mm
|
Gamma di applicazione
La macchina di avvolgimento automatico delle bobine ZPX400 è ampiamente utilizzata per avvolgere varie bobine di trasformatori, tra cui trasformatori di potenza, trasformatori di distribuzione, trasformatori elettronici e bobine di induttanza.È adatto per l'avvolgimento di precisione di serie di fili piatti e rotondi di rame/alluminio, che funge da affidabile attrezzatura di elaborazione per le imprese produttrici di trasformatori.
Domande frequenti
D: Quali tipi di filo può elaborare questa macchina di avvolgimento?R: Supporta fili rotondi e piatti di rame e alluminio, con un diametro di filo rotondo di 0,3-4,0 mm e una dimensione massima di filo piatto di 2,0 × 8,0 mm.
D: La velocità di avvolgimento è regolabile?R: Sì, adotta una regolazione della velocità senza gradini con un intervallo regolabile da 0 a 200 giri al minuto, per soddisfare i diversi requisiti di spessore del filo e del processo di avvolgimento.
D: La macchina può assicurare un'ordinata disposizione dei fili?A: dotato di un sistema di guida servo del filo da 750W con un passo minimo di 0,01 mm, realizza una disposizione del filo ultra-preciosa e un'avvolgimento uniforme della bobina.
Parole chiave di base
macchina automatica per avvolgimento di bobine a trasformatore, avvolgitore di filo di rame, avvolgitore di filo di alluminio, avvolgitore di bobine a trasformatore con guida del filo, avvolgitore di bobine a controllo PLC
