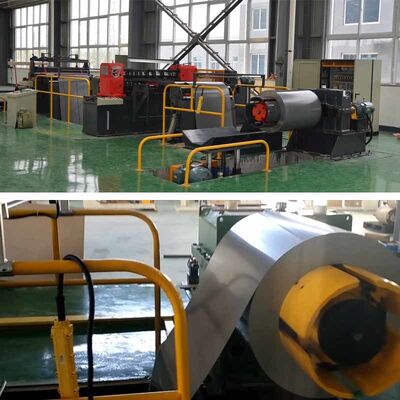

Macchina da taglio automatica per lamiera di acciaio al silicio

Panoramica del prodotto

ILMacchina automatica per il taglio del nucleo ZJX1250è una soluzione professionale e resistente progettata per il taglio longitudinale ad alta precisione di lamiere di acciaio al silicio.

Questa linea di taglio ad alte prestazioni viene utilizzata principalmente per trasformare larghi coil di acciaio al silicio in nastri multi-lamiera di varie larghezze. Queste strisce tagliate con precisione sono materie prime essenziali per la produzione di componenti principali del trasformatore, inclusigambe esterne, gambe centrali, carré superiori e carré inferiori. Dotata di automazione avanzata e di un'interfaccia intuitiva, la ZJX1250 aumenta significativamente l'efficienza produttiva garantendo al tempo stesso una qualità dei bordi impeccabile.

Caratteristiche e vantaggi principali

• Taglio multiplo ad alta efficienza:Dotato di6 set di frese premiumcome standard, il sistema può tagliare fino a 5 strisce contemporaneamente in un unico passaggio.

• Strumenti scalabili e flessibili:Il numero di taglierine può essere facilmente aumentato o regolato su richiesta per produrre strisce più strette e soddisfare diverse esigenze di produzione.

• Controllo della velocità variabile:La velocità di taglio è completamente regolabile, consentendo agli operatori di ottimizzare la produttività in base allo spessore del materiale e ai requisiti operativi.

• Qualità dei bordi superiore:Fornisce tagli puliti con un'altezza minima della bava di≤0,02 mm, preservando le proprietà magnetiche dell'acciaio al silicio.

• Automazione robusta:Progettato per un'elevata automazione, riducendo al minimo il lavoro manuale dal caricamento della bobina al riavvolgimento finale, garantendo la massima sicurezza e tempi di attività.

Configurazione del sistema e componenti principali

La linea di taglio in acciaio al silicio ZJX1250 integra 8 moduli per carichi pesanti per un flusso di lavoro senza interruzioni:

1. Carico e scarico del carrello porta bobine (carrello):Per una movimentazione sicura ed efficiente di coil pesanti.

2. Svolgitore (Svolgitore):Tiene e alimenta in modo sicuro le bobine d'acciaio principali.

3. Piattaforma di ricevimento materiale:Garantisce una guida iniziale fluida del foglio.

4. Dispositivo di guida mobile:Allinea con precisione il foglio prima di entrare nella testa di taglio.

5. Dispositivo di taglio di precisione:Gruppo albero tagliente ad alta precisione per larghezze precise delle strisce.

6. Avvolgitore/avvolgitore:Riavvolge strettamente le strisce tagliate in bobine singole e ordinate.

7. Stazione idraulica e sistema pneumatico:Fornisce una pressione potente e stabile per operazioni pesanti.

8. Armadio di controllo elettrico e console operatore:Sistema PLC centralizzato per la sincronizzazione continua della linea.

Specifiche tecniche

Nota:Le specifiche elencate di seguito rappresentano la nostra configurazione standard ZJX1250. Sono disponibili modifiche personalizzate relative a capacità, velocità e configurazioni della taglierina per soddisfare i vostri specifici standard di produzione.
