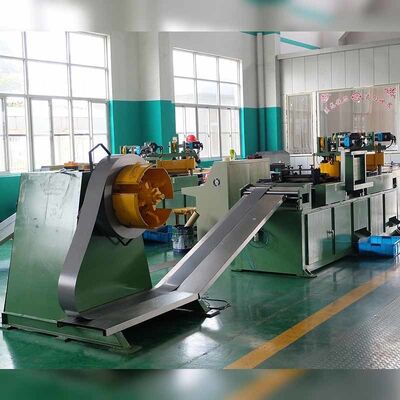

HJX400-LLB Step Lap Transformer Core Cutting Machine con 0,02 mm Cutting Burring e 120m/min di velocità di alimentazione

1 insieme
MOQ
Negoziabile
prezzo
HJX400-LLB Step Lap Transformer Core Cutting Machine con 0,02 mm Cutting Burring e 120m/min di velocità di alimentazione
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome del prodotto: tagliatrici del centro
Modalità di taglio: Taglio a giro passo
Spessore di taglio: 0,23 ~ 0.35mm
Larghezza di taglio: 40 ~ 400mm
Velocità di alimentazione: 0 ~ 120m/min
Periodo di garanzia: 12 mesi
Taglio della slappolatura: meno di 0.02mm
Potenza totale: 15 kW
Evidenziare:

Macchina di taglio del nucleo del trasformatore in acciaio al silicio

,

taglio del nucleo del trasformatore a passo

,

linea di taglio del nucleo del trasformatore HJX400-LLB
Informazioni di base
Luogo di origine: Cina
Marca: STT
Certificazione: CE
Numero di modello: HJX400-LLB
Termini di pagamento e spedizione
Imballaggi particolari: Imballaggio idoneo alla navigazione
Tempi di consegna: 90 giorni
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 100 set all'anno
Descrizione di prodotto
HJX400-LLB Macchina per il taglio del nucleo del trasformatore a passo di linea di taglio in acciaio al silicio
Introduzione del prodotto

La macchina per il taglio del nucleo del trasformatore a giro passo HJX400-LLB è un'attrezzatura di lavorazione professionale e di alta precisione dedicata al taglio della lamiera di acciaio al silicio.È appositamente progettato per il taglio di strisce di acciaio al silicio per la fabbricazione di gambe e gioghi del nucleo del trasformatore.

Dotata di un sistema di controllo PLC maturo e di un'interfaccia uomo-macchina HMI, la macchina offre un funzionamento intuitivo e un controllo intelligente.che consentono un'elaborazione precisa delle zampe e dei gioghi del nucleo a passoCon prestazioni stabili e un funzionamento semplice, soddisfa i requisiti di produzione di alta precisione dei nuclei dei trasformatori.

Componenti principali
  • Decoiler idraulico
  • Dispositivo di alimentazione inclinato
  • Unità di perforazione
  • Unità di taglio
  • Piattaforma di uscita
  • Sistema di regolazione della larghezza
  • Sistema pneumatico
  • Sistema di controllo elettrico
Parametri tecnici

Di seguito sono riportate le specifiche tecniche standard della macchina di taglio del nucleo del trasformatore HJX400-LLB.

Parametro Specificità
Capacità di svincolo della bobina a doppia spirale 1000 kg per estremità
Diametro interno della bobina grezza Φ500 mm
Diametro esterno massimo della bobina grezza Φ1200 mm
Tipologie di taglio +45°, -45° e tagli triangolari
Spessore di taglio applicabile 0.23 ~ 0,35 mm
Distanza di larghezza di taglio 40 ~ 400 mm
Distanza di taglio della lunghezza 350 ~ 9999 mm
Diametri di perforazione Φ10 mm, Φ14 mm, Φ22 mm (matrici intercambiabili)
Velocità massima di alimentazione 120 m/min
Accuratezza dell'angolo di taglio ± 0,05°
Accuratezza del taglio della lunghezza ± 0,10 mm
Tagliare l'altezza del burr ≤ 0,02 mm
Potenza installata 15 kw
Visualizzazione delle attrezzature
Cut to length line HJX400-LLB side view showing transformer core cutting machine
Figura 1: Vista laterale della linea HJX400-LLB tagliata in lunghezza


Cut to length line HJX400-LLB coil dereeler component
Figura 2: taglio in linea HJX400-LLB


Transformer core cutting machine operational view


Transformer automatic core cutting machine for silicon steel cut to length line


Two cutting two punching power transformer automatic core cutter 11kw


Automatic step lap transformer core cutting machine with two cutting two punching


Transformer core cutting machine detailed component view


Transformer manufacturing equipment operational setup


Transformer winder company products and services
