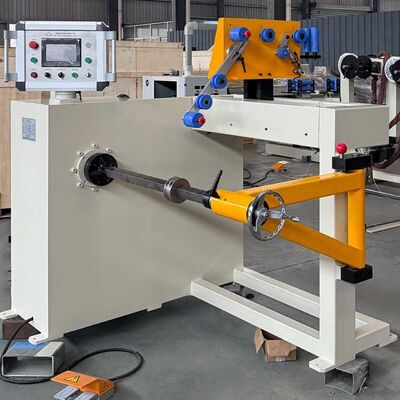

Macchina automatica per avvolgimento bobine ZPX600 con larghezza massima di avvolgimento di 600 mm, guida filo servo-controllata e velocità 0-200 giri/min

Ventilatore di filo di rameZPX600 macchina di avvolgimento automatico della bobina

Soluzione servo-driven di precisione per bobine di trasformatori a olio

La bobina di avvolgimento ZPX600 è una soluzione industriale ad alte prestazioni appositamente progettata per la produzione di bobine di trasformatori immerse in olio, reattori e componenti induttivi simili.Combinando il controllo intelligente del PLC con una guida del filo Servo Motor ad alta coppia, la macchina di avvolgimento ZPX600 garantisce uno strato di filo impeccabile sia per fili rotondi che piatti.Se volete migliorare la vostra precisione di produzione riducendo l'intensità del lavoro, la bobina di avvolgimento ZPX600 è il vostro partner ideale per il laboratorio.

Principali vantaggi della macchina di avvolgimento a bobina ZPX600

Ultima precisione con controllo servo:A differenza della trasmissione meccanica, la nostra guida del filo è guidata da un servomotore da 0,75 kW, raggiungendo un passo minimo di 0,01 mm, che garantisce una pulizia,strati compatti che sono critici per l'isolamento dei trasformatori a olio.

Manipolazione dei fili versatile:Sia che si lavori con filo tondo sottile (Ø0,3 - 5,0 mm) o filo piatto pesante (fino a 5x12 mm), la bobina ZPX600 gestisce entrambi con facilità.

Interfaccia intelligente PLC e HMI:Equipaggiata con un touch screen reattivo, l'operatore può inserire i parametri e memorizzare i profili di avvolgimento in pochi secondi.

Stabilità ad alta velocità:La regolazione della velocità da 0 a 200 giri al minuto è agevole e senza passaggi.

Capacità di carico robusta:Progettata per la durata, la bobina di avvolgimento ZPX600 supporta una capacità di carico massima di 200 kg e una bobina finita OD fino a 600 mm.

Specifiche tecniche

Caratteristiche di produzione avanzate

Forte forza di trazione:Progettato per gestire l'elevata tensione richiesta per i fili piatti spessi utilizzati nei trasformatori di potenza.

Alta affidabilità:Costruito con componenti industriali per garantire un funzionamento continuo 24 ore su 24, 7 giorni su 7 con manutenzione minima.

Automazione completa:Dispone di posa automatica del filo, preimpostazione del conteggio dei giri (fino a 9999,9) e arresto automatico al completamento.

Ergonomia umanizzata:Un'altezza centrale di 900 mm consente un funzionamento confortevole e un carico/scarico più facile di bobine pesanti.

Perché collaborare con noi?

Come produttori professionisti di attrezzature per la produzione di trasformatori, comprendiamo che la precisione equivale alla qualità.è un impegno a migliorare le prestazioni elettriche del prodotto attraverso una geometria di bobina superiore.

Aumenta l'efficienza della produzione dei tuoi trasformatori oggi.

[Richiedi una consulenza tecnica e un preventivo]

Contattate il nostro team di ingegneri per configurazioni personalizzate in base alle vostre esigenze specifiche di avvolgimento.

Figura 1: Vista completa della bobina di avvolgimento del trasformatore ZPX600

Fig. 2: Guida di avvolgimento della bobina del trasformatore ZPX600
