Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | bobinatrice della bobina del trasformatore | Funzione: | bobina d'avvolgimento del cavo |
|---|---|---|---|
| Materiale conduttore: | cavo di rame o di alluminio | Tipo di filo: | filo piatto o filo tondo |
| Interfaccia HMI: | Dispositivo touch | Potenza: | 5.5Kw |
| Velocità di avvolgimento: | 0 ~ 160 giri/min | Periodo di garanzia: | 12 mesi |
| Evidenziare: | Motore a bobina di trasformazione Wingding,Macchina di avvolgimento a bobina di trasformatore da 1000 mm,con una lunghezza massima non superiore a 50 mm |
||
Fabbrica vendita diretta trasformatore bobina Wingding Machine 1000mm larghezza di avvolgimento
Descrizionedi una cilindrata superiore o uguale a 50 cm3
La macchina di avvolgimento a bobina del trasformatore ZPX1000 è un tipo di attrezzatura per la produzione di trasformatori.La macchina di avvolgimento della bobina del trasformatore può avvolgere sia il filo di rame che il filo di alluminio per produrre bobine di filo di diverse dimensioni. Queste bobine possono essere utilizzate nei trasformatori o in altri prodotti simili.La macchina di avvolgimento della bobina del trasformatore è dotata di motore di avvolgimento principale, unità automatica di posa del filo, unità di isolamento strato, unità di ripagamento regolabile tensione, sistema pneumatico, sistema di controllo basato su PLC, e servomotori, ecc. Con HMI,la macchina di avvolgimento della bobina del trasformatore può essere utilizzata facilmente.
Principalecopponentidi una lunghezza non superiore a 50 mmZPX1000
1- Quadro principale.
2. Unità di avvolgimento
3Unità di posa automatica di fili
4. Decoiler di isolamento
5Sistema di controllo elettronico
6Sistema pneumatico
TecnicopArametridi una lunghezza non superiore a 50 mmZPX1000
Le specifiche standard tipiche della macchina di avvolgimento a bobina del trasformatore ZPX1000 sono mostrate di seguito, tuttavia la macchina di avvolgimento a bobina può anche essere fabbricata su richiesta.
| Altezza centrale: | 900 mm |
| Lunghezza dell'albero: | 1300 mm |
| Larghezza di avvolgimento massima: | 1000 mm |
| Potenza di avvolgimento: | 5.5Kw |
| velocità di avvolgimento: | 0 ~ 160 giri/min |
| Regolamento della velocità: | regolazione della velocità senza gradini |
| Dimensione del filo piatto: | 5x12 mm |
| Diametro del filo rotondo: | Ø0,3 ~ 5,0 mm |
| Max. Finito il Coil OD: | Ø800 mm |
| Capacità di carico massima: | 700 kg |
| Funzione di posa automatica del filo: | Min. passo di diffusione 0,01 mm |
| Modalità di conteggio: | Conteggio a 5 cifre |
| Distanza di conteggio: | 0 ~ 9999.9 |

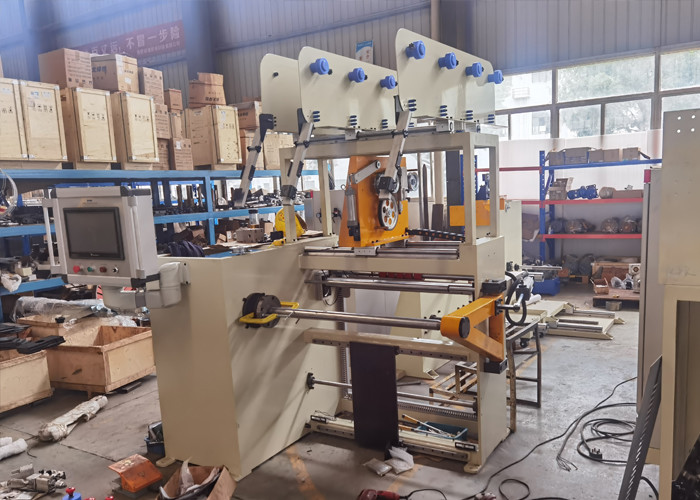

Figura 1: vista frontale della bobina di avvolgimento del trasformatore ZPX1000
Figura 2: Guida del filo della bobina di avvolgimento del trasformatore ZPX1000 azionata da seromotore
