Ventilatore di bobina del trasformatore immerso in olio HV e LV

HV e LV olio di ventola immerso Macchine di avvolgimento a bobina del trasformatore

Descrizionedi una lunghezza massima non superiore a 50 mm,

La macchina di avvolgimento delle bobine del trasformatore ZPX1200 è un avvolgitore professionale di filo di rame o alluminio pesante ed è utilizzata principalmente per avvolgere bobine del trasformatore immerse in olio e altri prodotti simili.La macchina di avvolgimento della bobina del trasformatore ha una larghezza massima di avvolgimento di 1200 mmLa macchina di avvolgimento della bobina del trasformatore è dotata di una guida del filo per posare il filo.Con sistema di controllo HMI e PLC, la macchina di avvolgimento della bobina del trasformatore può essere utilizzata molto facilmente.

Componenti principalidi una lunghezza non superiore a 50 mmZPX1200

1- Quadro principale.

2. Unità di avvolgimento

3Unità di posa automatica di fili

4. Decoiler di isolamento

5Sistema di controllo elettronico

6Sistema pneumatico

Parametri tecnicidi una lunghezza non superiore a 50 mmZPX1200

Le specifiche standard tipiche della macchina di avvolgimento a bobina del trasformatore ZPX1200 sono mostrate di seguito, tuttavia la macchina di avvolgimento a bobina può anche essere fabbricata su richiesta.

Altezza del centro: 900 mm

Lunghezza dell'albero di avvolgimento: 1500 mm

Larghezza massima dell'avvolgimento: 1200 mm

Potenza di avvolgimento: 5,5 kW

Velocità di avvolgimento: 0 ~ 80 rpm

Dimensione massima del filo piatto: 5x12 mm

Diametro del filo rotondo: Ø0,3 - 5,0 mm

Max. OD della bobina finita: Ø800 mm

Capacità di carico massima: 700 kg

Modalità di conteggio: conteggio a 5 cifre,

Conteggio della portata di rotazione: 0 ~ 9999.9

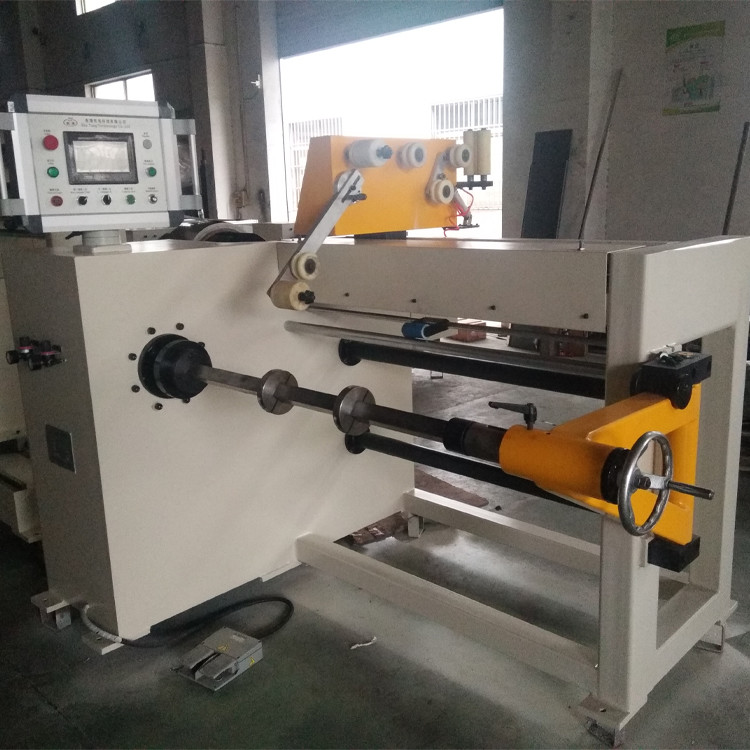

Figura 1: vista frontale della bobina di avvolgimento del trasformatore ZPX1000

Figura 2: Guida del filo della bobina di avvolgimento del trasformatore
