Dettagli:
Termini di pagamento e spedizione:
|
| nome: | bobinatrice della bobina del trasformatore | Funzione: | bobina d'avvolgimento del cavo |
|---|---|---|---|
| cavo rotondo: | Φ 0,3 ~ 5,0 mm | Max. filo piatto: | 5x12mm |
| Tipo del cavo: | cavo di rame o di alluminio | Colore: | come richiesto |
| Velocità di avvolgimento: | 90 giri/min. | garanzia: | 1 anno |
| Evidenziare: | Macchine per avvolgimento di fili di alluminio a trasformatore,Macchina di avvolgimento del trasformatore immerso in olio,Macchine per avvolgimento di bobine a trasformatore a 90 giri al minuto |
||
Macchina di avvolgimento a bobina del trasformatore immersa in olio con facile funzionamento
Descrizione della bobina di avvolgimento del trasformatore ZPX1400
La macchina di avvolgimento delle bobine del trasformatore ZPX1400 è un equipaggiamento specializzato utilizzato per avvolgere le bobine dei trasformatori e di altri prodotti simili.La macchina di avvolgimento della bobina del trasformatore è uno strumento essenziale nel processo di produzione dei trasformatoriLa macchina di avvolgimento della bobina del trasformatore adotta la tecnologia di posa automatica del filo, che garantisce di avvolgere il filo con precisione.La macchina di avvolgimento della bobina del trasformatore è dotata di un servomotore per azionare la guida del filoUn motore da 7,5 kW fornisce una grande coppia per la macchina di avvolgimento delle bobine per avvolgere bobine di diverse dimensioni.la velocità di avvolgimento della macchina di avvolgimento della bobina del trasformatore può essere regolata senza passi. La direzione di rotazione dell'albero di avvolgimento può essere commutata attraverso il pedale del piede.
Caratteristiche principalidi una lunghezza di 20 mm o più ma non superiore a 50 mm
Principalecopponentidi una lunghezza di 20 mm o più ma non superiore a 50 mm
1- Quadro principale.
2. Unità di avvolgimento
3Unità di posa automatica di fili
4. Decoiler di isolamento
5Sistema di controllo elettronico
6Sistema pneumatico
Parametri tecnicidi una lunghezza di 20 mm o più ma non superiore a 50 mm
Le specifiche standard tipiche della macchina di avvolgimento ZPX1400 sono mostrate di seguito, tuttavia, la macchina di avvolgimento della bobina può anche essere prodotta come richiesto.
| Altezza centrale: | 900 mm |
| Lunghezza dell'albero: | 1700 mm |
| Larghezza trasversale: | 1400 mm |
| Potenza del motore principale: | 7.5Kw |
| velocità di avvolgimento: | 0 ~ 90 giri/min |
| Regolamento della velocità: | Regolazione della frequenza variabile e della velocità senza passaggio |
| Dimensione del filo piatto: | 5x12 mm |
| Diametro del filo rotondo: | Φ0,3 ~ Φ5,0 mm |
| Max. OD a rotazione: | 1200 mm |
| Capacità di carico massima: | 700 kg |
| Distanza di diffusione: | Min. 0,01 mm |
| Modalità di conteggio: | Conteggio a 5 cifre |
| Numero di giri prestabilito: | 9999.9 |
| Conteggio della portata di rotazione: | 0 ~ 9999.9 |

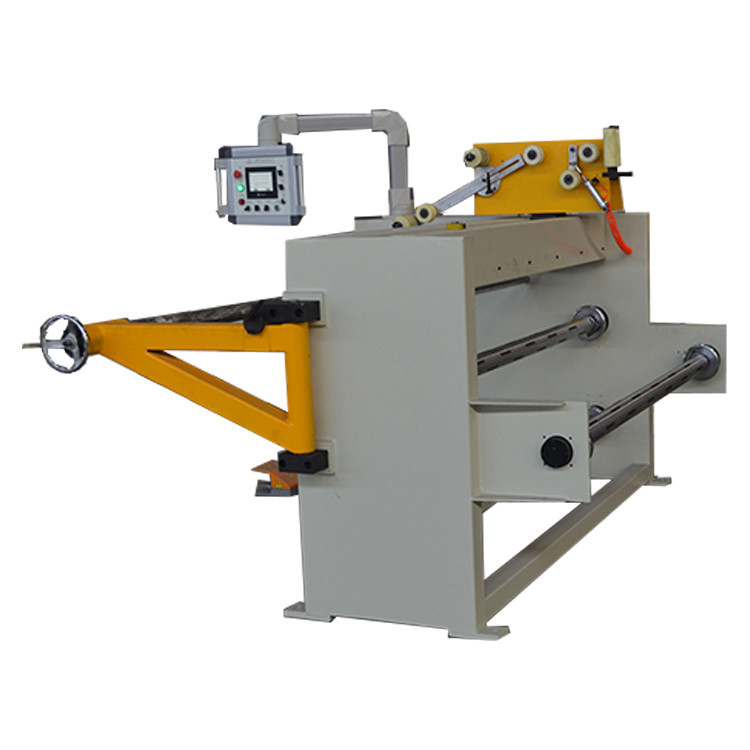

Figura 1: vista frontale della bobina di avvolgimento del trasformatore ZPX1400
Figura 2: supporto triangolare della bobina di avvolgimento del trasformatore ZPX1400
