Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | macchina per il taglio dell'anima del trasformatore | Uso: | taglio dell'acciaio al silicio |
|---|---|---|---|
| Elaborazione: | due taglio due punzonatura | Spessore dello strato: | 0,23 ~ 0.35mm |
| Foro di perforazione: | Φ10 ~ 24 mm | Velocità di alimentazione: | 120m/min |
| Colore: | Facoltativo | Periodo di garanzia: | 12 mesi |
| Sistema di controllo: | SpA | Sistema operativo: | Automatico |
| Evidenziare: | Tagliatrice del nucleo del trasformatore da 60 mm,Tagliatrice automatica del nucleo del trasformatore PLC,Taglierina automatica del nucleo del trasformatore 120 m / min |
||
Tagliatrice automatica del nucleo del trasformatore che taglia strisce con larghezza da 60 mm a 600 mm
Descrizione della tagliatrice del nucleo del trasformatore HJX600-Ll
La tagliatrice automatica del nucleo del trasformatore HJX600-LL è un'attrezzatura speciale per tagliare strisce di ferro al silicio per realizzare gambe o gioghi del nucleo del trasformatore.La tagliatrice del nucleo del trasformatore può perforare la striscia durante il taglio.La macchina per il taglio dell'anima può tagliare la striscia con larghezza da 60 mm a 600 mm.È facile da usare.
Dettagli rapidi della tagliatrice del nucleo del trasformatoreHJX600-LL
1. aspo svolgitore (espansione idraulica stretta, inversione elettrica)
2.Unità di alimentazione inclinata
3. Alimentatore (azionato da servomotore, dispositivo di misurazione della lunghezza)
4. Unità di punzonatura
unità della macchina 5.Shearing
6. Piattaforma di uscita
7. Depilatore e cernita
8. Unità materiale di cattura
9. Sistema di regolazione della larghezza dell'intera linea
10. Sistema pneumatico
Parametri tecnici della tagliatrice del nucleo del trasformatoreHJX600-LL
Di seguito sono riportate le specifiche standard tipiche della macchina per il taglio del nucleo del trasformatore HJX600-LL, tuttavia, la macchina per il taglio del nucleo del trasformatore può anche essere prodotta come richiesto.
| Tolleranza sulla larghezza del materiale del rotolo: | ≤ ± 0,1 mm |
| Lunghezza della bava del materiale del rotolo: | ≤0,03 mm |
| Tolleranza di grado S del materiale del rotolo: | singola direzione inferiore a 0,1 mm in 1000 mm |
| Grado dell'onda materiale del rotolo: | ≤15mm/1000mm (portata superiore a 1000 mm, altezza inferiore a 15 mm) |
| Spessore foglio: | 0,23～ 0,35 mm |
| Larghezza foglio: | 60～600 mm |
| Lunghezza foglio: | 350 ~ 9999 mm |
| Foro di perforazione Dia. | Ø 10 mm ~ 24 mm |
| Posizione del foro di perforazione: | può essere offset bidirezionale lungo la linea centrale |
| Eccentricità di punzonatura con intaglio a V (lungo il centro del foglio): | ±30 mm |
| Velocità di alimentazione: | 0~200 m/min |
| Energia: | 18Kw |

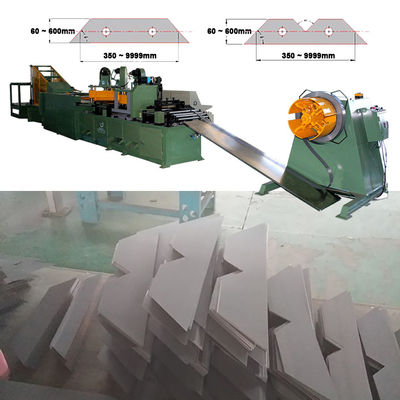

Fig 1: Vista completa della macchina per il taglio dell'anima del trasformatore HJX600-LL
Fig 2: Aspo svolgitore della macchina per il taglio del nucleo del trasformatore HJJ600-LL
