Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | macchina di taglio della striscia | Funzione: | lamiera di acciaio fenduta del silicio |
|---|---|---|---|
| Diametro esterno del rotolo: | 1200mm, massimo | Diametro interno del rotolo: | 500mm |
| Spessore della striscia: | 0,15 ~ 0.6mm | Taglio della larghezza: | 500 ~ 1250mm |
| Colore della macchina: | Facoltativo | Garanzia: | 12 mesi |
| Evidenziare: | Taglierina del centro della striscia del silicio,Macchina di taglio del centro della striscia del silicio,Taglierina del centro del trasformatore |
||
Macchina di taglio del nucleo che produce strisce di silicio per il nucleo del trasformatore
Descrizione della macchina per il taglio dell'anima ZJX1250
La taglierina per anime ZJX1250 è un'attrezzatura speciale per il taglio di lamiere di acciaio al silicio per realizzare nastri di diverse larghezze.Wcon linea di taglio a misura, tQueste strisce possono essere tagliate nuovamente per realizzare le gambe esterne del nucleo del trasformatore, le gambe centrali e il giogo VN.Il sistema di controllo della macchina per il taglio dell'anima è basato su PLC e la velocità di taglio può essere regolata in base alle esigenze.La macchina per il taglio delle anime è dotata di sei set di taglierine, tuttavia è possibile aggiungere più taglierine per il taglio di strisce più piccole.La macchina per il taglio dell'anima presenta un'elevata automazione, facilità d'uso e così via.È molto facile utilizzare la macchina per il taglio dell'anima.
PrestoDetails della macchina da taglio per anime ZJX1250
PrincipaleCcomponentidella macchina di taglio del nucleo ZJX1250
1. Carrello per carico e scarico materiale
2. Aspo svolgitore
3. Ricevitore materiale
4. Dispositivo di guida mobile
5. Dispositivo di taglio
6. Avvolgitore
7. Stazione idraulica e sistema pneumatico
8. Quadro elettrico e console
PrincipalePparametridella macchina di taglio del nucleo ZJX1250
Di seguito sono riportate le specifiche standard tipiche della macchina per il taglio delle anime ZJX1250, tuttavia, la macchina per il taglio delle anime può anche essere prodotta come richiesto.
| Gamma di espansione dell'aspo svolgitore: | Ø470 ~ 520 mm |
| ID bobina: | Ø495 ~ 510 mm |
| Diametro esterno bobina massimo: | Ø1200mm |
| Peso massimo della bobina: | 5000 kg |
| Larghezza di taglio: | 500 ~ 1250 mm |
| Spessore di taglio: | 0,15 ~ 0,6 mm |
| Tolleranza sulla larghezza di taglio: | ±0,10 mm |
| Taglierina: | 6 set |
| Velocità di alimentazione: | 120 m/min |
| Taglio sbavatura: | ≤0,02 mm |
| Energia: | 46 kw |

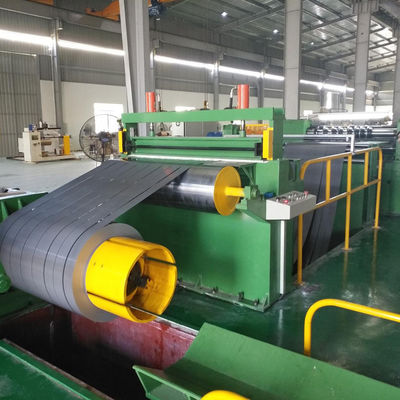

Fig 1: Vista frontale della taglia anime ZJX1250
Fig 2: Avvolgitore della macchina taglia anime ZJX1250
