Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | macchina di taglio della striscia | Uso: | lamiera di acciaio fenduta del silicio |
|---|---|---|---|
| Rotolo OD della striscia: | 1200mm, massimo | Identificazione del rotolo della striscia: | 500mm |
| Spessore dello strato: | 0,15 ~ 0.6mm | Larghezza della striscia: | 500 ~ 1250mm |
| Colore: | Facoltativo | Periodo di garanzia: | 12 mesi |
| Evidenziare: | L'acciaio del centro del trasformatore arrotola la macchina di taglio,Macchina di taglio d'acciaio della bobina del silicio,Macchina di taglio della striscia del centro del trasformatore |
||
Attrezzatura per la produzione di nuclei di trasformatori Macchina da taglio per bobine in acciaio al silicio
Descrizione della macchina per il taglio dell'anima ZJX1250
La macchina da taglio per anime ZJX1250 è un'attrezzatura speciale per il taglio di bobine di acciaio al silicio, che può essere utilizzata per realizzare strisce di larghezza diversa.Queste strisce possono essere tagliate per realizzare le gambe esterne, le gambe centrali e il giogo VN del nucleo del trasformatore.La velocità di taglio della macchina per il taglio dell'anima può essere regolata.La taglierina è dotata di sei set di taglierine, che possono tagliare cinque strisce contemporaneamente.Tuttavia, le frese possono anche essere aggiunte come richiesto per realizzare più strisce con larghezza minore delle strisce.La macchina da taglio presenta un'elevata automazione, facilità d'uso e così via.
PrestoDetails della macchina da taglio per anime ZJX1250
PrincipaleCcomponentidella macchina di taglio del nucleo ZJX1250
1. Carrello per carico e scarico materiale
2. Aspo svolgitore
3. Ricevitore materiale
4. Dispositivo di guida mobile
5. Dispositivo di taglio
6. Avvolgitore
7. Stazione idraulica e sistema pneumatico
8. Quadro elettrico e console
PrincipalePparametridella macchina di taglio del nucleo ZJX1250
Di seguito sono riportate le specifiche standard tipiche della macchina per il taglio delle anime ZJX1250, tuttavia, la macchina per il taglio delle anime può anche essere prodotta come richiesto.
| Gamma di espansione dell'aspo svolgitore: | Ø470 ~ 520 mm |
| ID bobina: | Ø495 ~ 510 mm |
| Diametro esterno bobina massimo: | Ø1200mm |
| Peso massimo della bobina: | 5000 kg |
| Larghezza di taglio: | 500 ~ 1250 mm |
| Spessore di taglio: | 0,15 ~ 0,6 mm |
| Tolleranza sulla larghezza di taglio: | ±0,10 mm |
| Taglierina: | 6 set |
| Velocità di alimentazione: | 120 m/min |
| Taglio sbavatura: | ≤0,02 mm |
| Energia: | 46 kw |

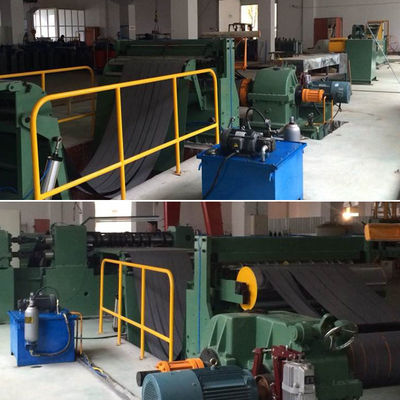

Fig 1: Vista frontale della taglia anime ZJX1250
Fig 2: Avvolgitore della macchina taglia anime ZJX1250
